| Lieu d'origine | LES Etats-Unis |
| Nom de marque | Allen Bradley |
| Certification | CO.CQ |

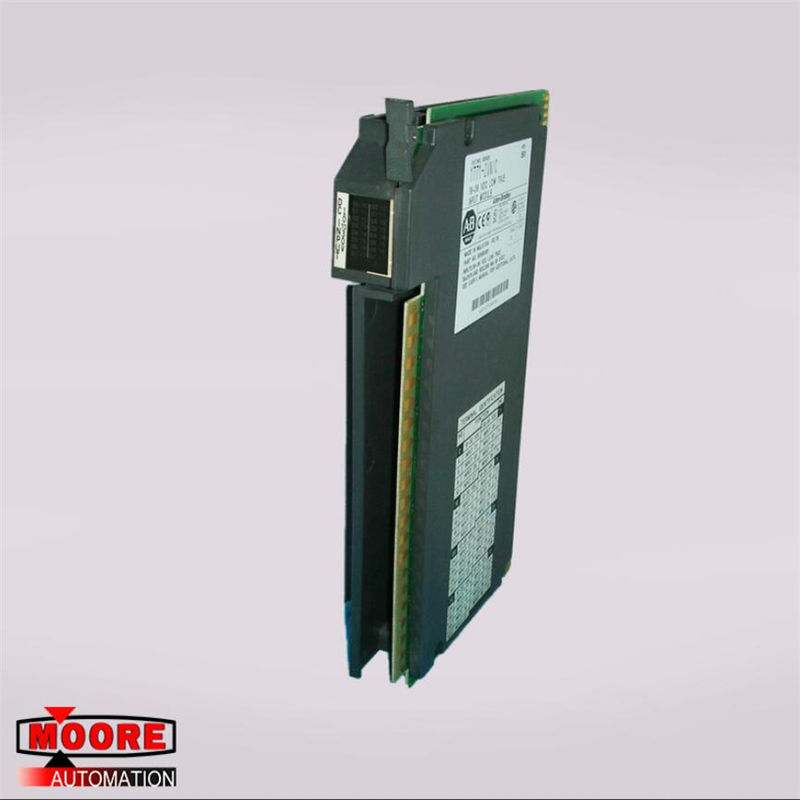

| Numéro de modèle | 1771-IVN/C |
1771-IFE Un BIT du module d'entrée analogique de 1771-IFEA Allen Bradley 12
Produit Specificaion
| Marque/fabricant | Allen Bradley/USA |
| Numéro de la pièce |
1771-IVN/C |
| Numéro de la pièce alternatif | 1771-IVN/C |
| Description |
module d'entrée |
| Dimennsions | 15,2 cm X 5,1 cm X 27,9 cm |
| Poids | 0.40kg |
Détails de produit
1771-IVN le module d'entrée de C.C de la série C est une source entrée et exige d'un évier de produire. Une entrée de source fournit un chemin positif de tension et un résultat d'évier fournit un chemin à la terre.
Caractéristiques
nputs par module : 16
Emplacement de module : Chacun des châssis 1771 d'entrée-sortie excepté 1771-A1, - A2, et - A4
Chaîne de tension d'entrée : 10 à C.C 30V
Courant d'entrée minimum : 4.5mA à C.C 10V ; 15mA à C.C 30V
Courant hors état minimum : C.C 2.0mA @ 5V
Tension hors état maximum : C.C 5V
Tension minimum de Sur-état : C.C 10V
Impédance d'entrée : ohms 2.2K maximum
Retard de signal d'entrée : Le bas au retard de propagation élevé - 1ms haut au bas retard de propagation sélectionnable - 1ms ou 6ms
Dissipation de puissance : 7,3 watts (maximum), 1,0 watts (de minimal)
Dissipation thermique : 24,7 BTU/hr (maximum), 3,4 BTU/hr (minimaux)
Courant de carte mère : 130mA @ 5V dc +5%
Tension d'isolement : Cet isolement rencontre ou dépasse les conditions de la norme 508 d'UL, et no. C22.2 142 standard de CSA.
La température opérationnelle : 0o à 60oC (32o à 140oF)
Température de stockage : -40o à 85oC (- 40o à 185oF)
Hygrométrie : 5 à 95% (sans condensation)
Saisie : Entre 10 et 12 ; Entre 16 et 18
Chat de norme de bras de câblage de champ. Non 1771-WH
Couple de vis de bras de câblage 7-9 livres -pouce
Certification d'agence (quand le produit est marqué) : CSA certifié ; Classe 1, Division 2, groupes A, B, C, D de CSA certifié ; UL énumérée ; CE marqué pour toutes les directives applicables
Alimentation électrique
Votre module reçoit sa puissance par la carte mère 1771 de châssis d'entrée-sortie de l'alimentation d'énergie de châssis. Le module exige 130mA de la sortie de cet approvisionnement. Pour calculer les conditions
pour l'alimentation d'énergie de carte mère, ajoutez 130mA à l'alimentation électrique de tous autres modules dans le châssis d'entrée-sortie. Le calcul des conditions empêchera une surcharge à la carte mère de châssis
et/ou alimentation d'énergie de carte mère.
