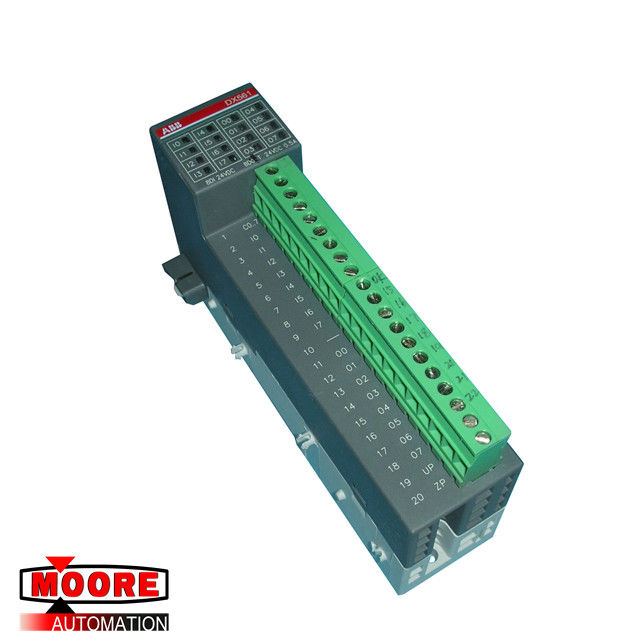

Module d'entrée/sortie de DX561 B2 1TNE968902R2301 ABB Digital 24VDC 0.5A
Marque/fabricant | ABB/SWEDEN |
Numéro de la pièce |
DX561 B2 |
Numéro de la pièce alternatif |
1TNE968902R2301 |
Description | Module d'entrée/sortie de Digital |
Dimennsions | 3,4 cm X 8,5 cm X 13,5 cm |
Poids | 0.12kg |
Détails de produit
Données techniques
Tension d'alimentation de processus :
Connexions : Terminal 19 pour HAUT (+24 volts continu) et terminal 20 pour ZP (0 volts continu)
Valeur évaluée : 24 VOLTS CONTINU
Consommation actuelle par l'intermédiaire de terminal HAUT : 5 mA + maximum 0,5 A par sortie
Max. Ripple : 5 %
Courant d'irruption : 0,000002 un ² s
Protection contre la tension inverse : Oui
Fusible évalué de protection pour HAUT : Recommandé ; les sorties doivent être protégées par des 3 qu'A fondent rapidement
Consommation actuelle de 24 volts continu d'alimentation d'énergie sur les terminaux de L+/UP et de M/ZP du module de CPU/bus : CA 10 mA
Isolement galvanique : Oui, entre le groupe d'entrée et le groupe de sortie et le reste du module
Nombre de canaux par module : 8
Distribution des canaux dans des groupes : 1 groupe pour 8 canaux
Connexions des canaux I0 à I7 : Terminaux 2 9
Potentiel de référence pour les canaux I0 à I7 : Terminal 1
Indication des signaux d'entrée : 1 LED jaune par canal ; la LED est SUR le moment où le signal d'entrée est haut (signal 1)
Point de surveillance d'indicateur d'entrée : La LED fait partie des circuits d'entrée
Type d'entrée selon en 61131-2 : Source de type 1 ; Évier de type 1
Gamme de signal d'entrée : -24 VOLTS CONTINU ; +24 VOLTS CONTINU
Signal : 0 -5 V… +3 V ; -3 V… +5 V
Signal non défini : -15 V… + 5 V ; +5 V… +15 V
Signal : 1 -30 V… - 15 V ; +15 V… +30 V
Ondulation avec le signal : 0 -5 V… +3 V ; -3 V… +5 V
Ondulation avec le signal : 1 -30 V… - 15 V ; +15 V… +30 V
Courant d'entrée par canal :
Tension d'entrée +24 V ; Type. 5 mA
Tension d'entrée +5 V ; Type. 1 mA
Tension d'entrée +15 V ; > 2,5 mA
Tension d'entrée +30 V ; < 8="" mA="">
Courant permis maximal de fuite (sur les commutateurs de proximité à 2 fils) : 1 mA
Retard d'entrée (0->1 ou 1->0) : Type. Mme 8
Longueur de données d'entrée : 1 octet
Longueur de câble maximale : Protégé 500 m ; 300 m non protégé
