| Lieu d'origine | L'Allemagne |
| Nom de marque | Siemens |
| Certification | CO.CQ |
| Numéro de modèle | 6GK1503-3CB00 |
| Marque/fabricant | Siemens/GERMANY |
| Numéro de la pièce | 6GK1503-3CB00 |
| Numéro de la pièce alternatif | 6GK1503-3CB00 |

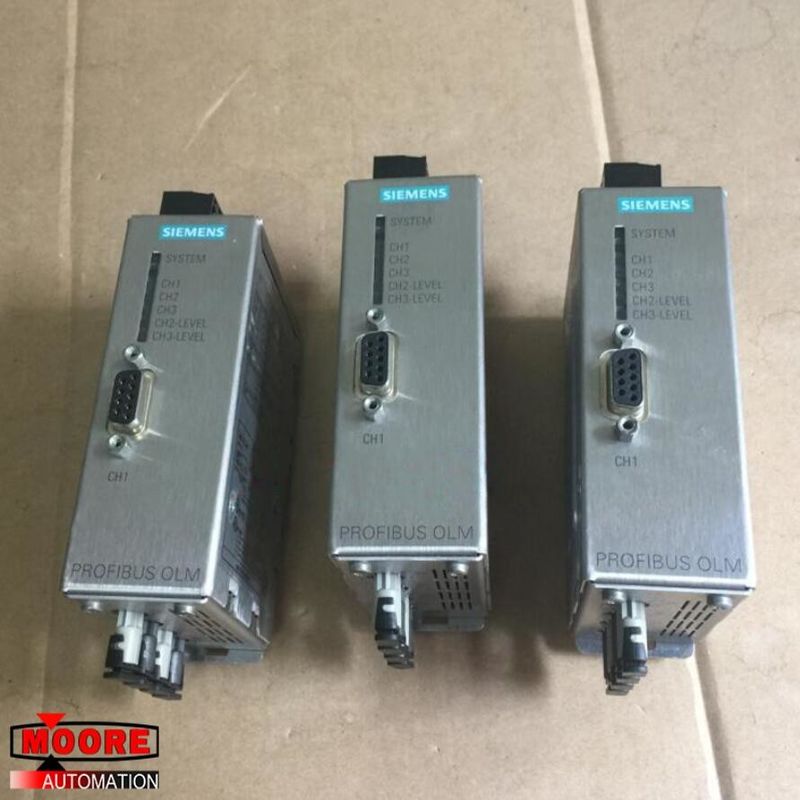

| Description | PROFIBUS OLM |
| Dimennsions | WHD 39.5*112*74.5mm |
| Poids | 0.34kg |
Détails de produit
MODULE DE LIEN OPTIQUE DE PROFIBUS OLM/G12 V4.0 W. 1 RS485 ET 2 GLASS-FOC-INTERFACES (4 BFOC-SOCKETS) POUR DES DISTANCES STANDARD JUSQU'À 2850 M, AVEC AVEC LE SIGNAL. SORTIE DE CONTACT ET DE MESURE
Vitesse de transfert/avec PROFIBUS : 9,6 Kbits/s… 12 Mbits/s
Vitesse de transfert/avec PROFIBUS : PA 45,45 Kbits/s
Nombre de connexions électriques/optiques/pour les networkcomponents ou l'équipement terminal/maximum 3
Nombre de connexions électriques :
pour les composants ou l'équipement terminal 1 de réseau
pour l'appareil de mesure 1 1
pour signaler le contact 1
pour l'énergie alimentation 1
pour la tension superflue fournissez 1
Type de connexion électrique :
pour le réseau les composants ou l'équipement terminal 9 goupillent la sous-d prise
pour le TB de poteau de l'appareil de mesure 2
pour le TB de poteau d'alimentation d'énergie et de contact 5 de signalisation
Nombre d'interfaces optiques/pour le câble optique 2 de fibre
Conception de l'interface optique/pour le port du câble optique BFOC de fibre
Données optiques :
Constante d'amortissement/du lien de transmission de FOC :
pour le verre FOC avec 50/125 µm/à 3 dB/km/DBs du maximum 10
pour le verre FOC avec 62.5/125 µm/à 3,5 dB/km/à DB du maximum 12
bit 6,5 de retard de propagation [mordu]
Puissance optique raccordable relativement à 1 mW :
pour le verre FOC avec 50/125 µm/au DB de 3 dB/km -16
pour le verre FOC avec 62.5/125 µm/au DB de 3,5 dB/km -13
Sensibilité optique concernant 1 mW :
pour le verre FOC avec 50/125 µm/au DB de 3 dB/km -28
pour le verre FOC avec 62.5/125 µm/au DB de 3,5 dB/km -28
Longueur d'onde :
pour le verre FOC avec 50/125 µm/compatible avec l'interface/à 3 dB/km 860 nanomètre
pour le verre FOC avec 62.5/125 µm/compatible avec l'interface/à 3,5 dB/km 860 nanomètre
Longueur de fil :
pour le verre FOC avec 50/125 µm/à 3 dB/km/maximum 3 kilomètres
pour le verre FOC avec 62.5/125 µm/à 3,5 dB/km/à maximum 3 kilomètres
Signal-entrées/sorties :
La tension d'opération/des contacts de signalisation/au C.C/a évalué la valeur 24 V
Courant d'opération/des contacts de signalisation/à C.C /maximum 0,1 A
