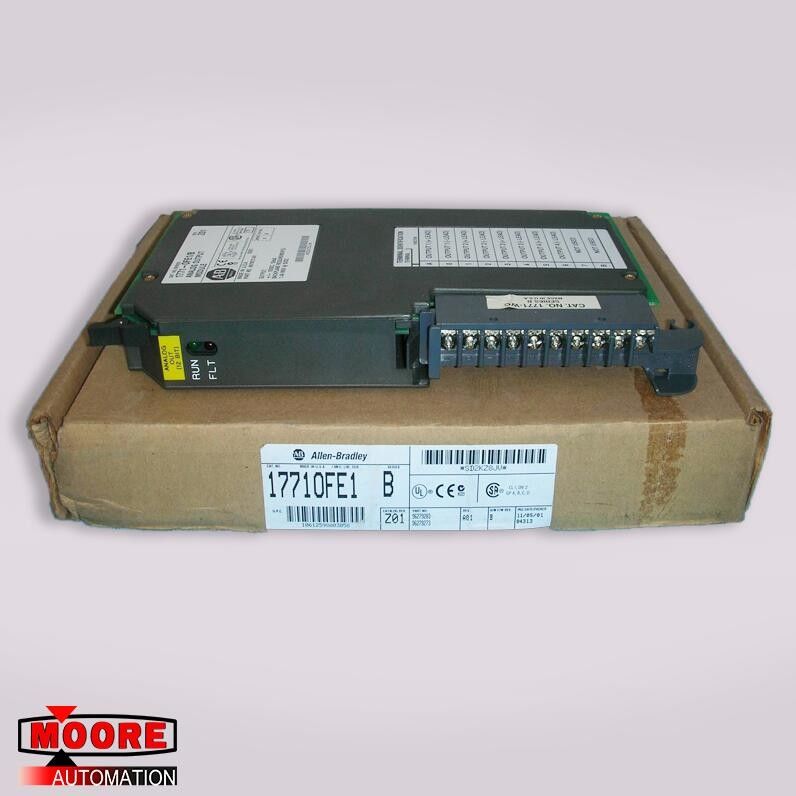

Module de sortie analogique de 1771-0FE1/B 1771-WC Allen Bradley
Produit Specificaion
Marque/fabricant | Allen Bradley/USA |
Numéro de la pièce |
1771-0FE1/B |
Numéro de la pièce alternatif | 1771-WC |
Description | module de sortie analogique |
Dimennsions | WHD 5,1 cm X 15,2 cm X 25,4 cm |
Poids | 0.5kg |
Détails de produit
Le module de sortie analogique (chat. non 1771-OFE) est un module intelligent de transfert par blocs que les convertis binaires ou le BCD à quatre chiffres évalue (fourni par votre processeur) aux signaux analogues à ses sorties à quatre modules. Le module accomplit le transfert des données avec la programmation de transfert par blocs.
Le transfert par blocs écrivent la programmation de (BTW) se relève à 13 mots des données du processeur au module pour numérique-analogique (D/A) conversion dans un balayage de programme. Cette information est convertie en signaux analogues et est envoyée aux canaux de sortie appropriés. Un transfert par blocs a lu des mouvements de (BTR) cinq mots des données du module à la table de données de processeur, si désiré, pour des buts diagnostiques. Le RTP est discuté en chapitre 7, des « diagnostics et dépannage. »
Le module a une caractéristique de graduation qui convertit des données envoyées au module dans des unités d'ingénierie en signaux analogues appropriés. Vous pouvez relier jusqu'à quatre dispositifs de sortie analogique--comme des positionneurs de valve, des contrôleurs de vitesse de moteur, des convertisseurs de signal ou des enregistreurs--aux canaux du module quatre de sortie analogique. Toutes les entrées de dispositif de sortie analogique devraient se conformer à la tension ou aux estimations actuelles de chaque canal de sortie de module.
Dans le système de contrôleur programmable, le module de sortie analogique
fournit les fonctions suivantes :
quatre sorties différentielles individuellement d'isolement
graduation sélectionnable à machiner des unités
format de données sélectionnable
la tension sélectionnable s'étend (1771-OFE1 seulement)
aucune alimentation externe requise--la puissance est tirée de la carte mère de 1771 I/Ochassis.
exige seulement une fente d'entrée-sortie
