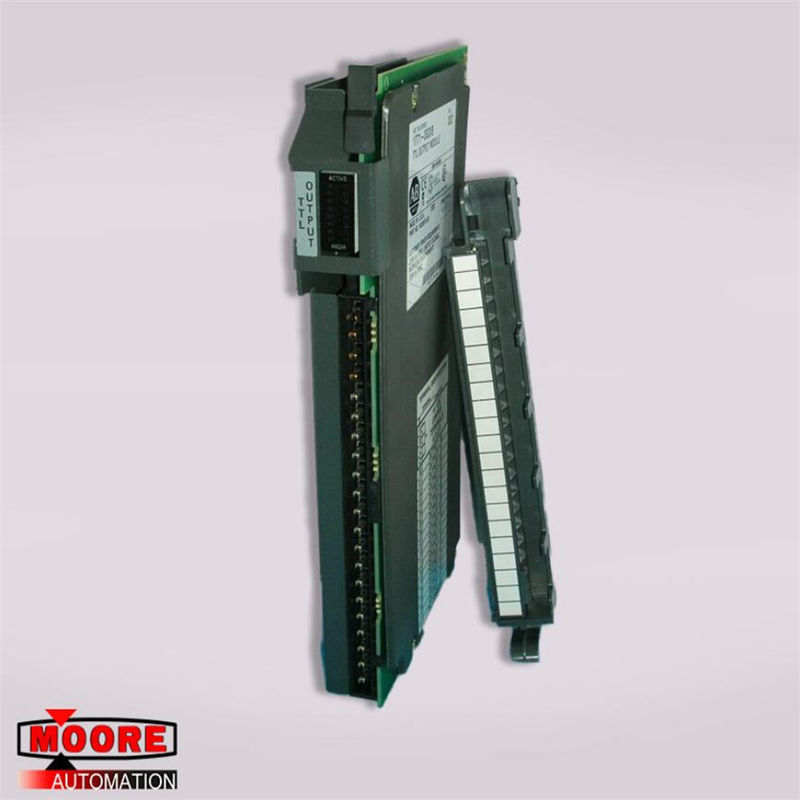

Module de sortie de 1771-OGD/B 1771-WH Allen Bradley TTL 1771 séries d'entrée-sortie
Produit Specificaion
Marque/fabricant | Allen Bradley/USA |
Numéro de la pièce |
1771-OGD/B 1771-WH |
Numéro de la pièce alternatif | 1771-OGD/B 1771-WH |
Description |
module de sortie |
Dimennsions | 2,5 cm X 15,2 cm X 25,4 cm |
Poids | 0.50kg |
Détails de produit
Sorties par module : 16 non isolés
Emplacement de module : Châssis d'entrée-sortie de 1771-A1B jusqu'en 1771 - A4B (n'utilisez pas ce module avec le châssis de l'entrée-sortie 1771-A4)
Tension d'alimentation d'utilisateur : C.C 10… 60V
Tension, sortie de sur-état, nom : C.C 48V
Estimation actuelle (voyez sous-solliciter la courbe) : 2 A par sortie résistive, pour ne pas dépasser 8 A par module 0,2 A par devoir de pilote de sortie
Courant de montée subite, maximum : 4 A par sortie pour Mme 10, qu'on peut répéter chaque 2 s ; 25 A par sortie pour Mme 10, qu'on peut répéter chaque 2 s
Courant de charge, minute : 2,5 mA
chute de tension de Sur-état (au courant évalué), maximum : C.C 1.5V
Courant hors état de fuite, maximum : 0,5 mA
Retard du signal de sortie, maximum
Outre de à Mme on-0.1
Sur à Mme off-0.2
Dissipation de puissance, maximum : W 15,6
Dissipation thermique, maximum : 53,3 BTU/hr
Tension d'isolement (estimation de tenue de continu-tension) : 60V (continu), type d'isolation principale examiné à C.A. 1000V pour 60 s, entrée-sortie au système
Courant de carte mère, maximum : 400 C.C de mA @ 5V
Taille de fil de conducteurs : 0,34… 2,5 mm2 (A.W.G. 22… 14) solides ou câblage cuivre échoué évalué ; au °C 120 (°F) 248 ou plus haut ; 1,2 millimètres (3/64 po.) d'isolation maximum ; 2 - sur des ports de signal
Code de la température, le CEI : T3
Code de la température, Amérique du Nord : T3C
Bras de câblage de champ : 1771-WH ; 1771-WHF (3 A fondus) ; 1771-WHFB (1,5 A fondus)
Couple de vis de bras de câblage de champ : 1,0 nanomètre (9 livres dedans)
Saisie : Entre 10 et 12 ; Entre 22 et 24
La température, fonctionnant : Le CEI 60068-2-2 (essai BD, chaleur sèche fonctionnante), le CEI 60068-2-14 (essai NOTA:, choc thermique fonctionnant) : 0… °C 60 (°F) 32… 140
