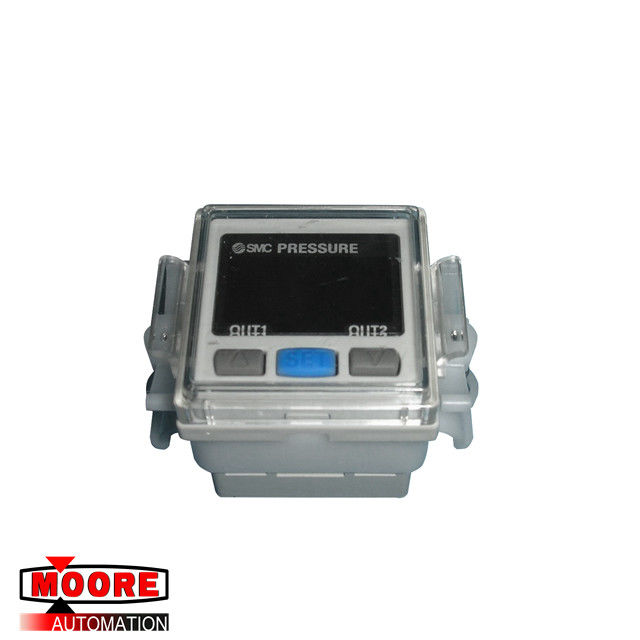

Contrôleur de capteur de pression de PSE300 SMC
Marque/fabricant | SMC /USA |
Numéro de la pièce |
PSE300 |
Numéro de la pièce alternatif |
PSE300 |
Description | Contrôleur de capteur de pression |
Dimennsions | 6.1cm x 6.5cm x 6.2cm |
Poids | 0.30kg |
Détails de produit
Spécifications produit
1 actionnez le contrôleur avec la tension spécifique. L'opération avec une tension au delà des caractéristiques peut endommager le défaut de fonctionnement ou du contrôleur de capteur de pression. La tension d'apport insuffisant peut ne pas conduire une charge due à une chute de tension à l'intérieur du contrôleur de capteur de pression.
Vérifiez la tension d'opération de la charge avant emploi.
Utilisation 2 le contrôleur dans les marges spécifiques du débit de mesure et sous la pression de fonctionnement spécifique. Autrement elle peut endommager le contrôleur et une mesure anormale.
3 ne dépassez pas la charge maximale permise spécifique. Autrement elle peut endommager ou raccourcir la vie du contrôleur de capteur de pression.
Réservation 4 un espace pour l'entretien. Rappelez-vous de laisser l'espace pour l'entretien en concevant le plan sifflant.
5 l'alimentation d'énergie à courant continu à combiner devraient employer l'alimentation d'énergie d'autorisation d'UL qui est l'alimentation de l'énergie Class2 basée sur UL1310 ou l'alimentation d'énergie utilise le transformateur d'un Class2 basé sur UL1585.
Spécifications de sortie
Quand le fil de connexion avec le fil de connexion de puissance et de sortie de SMC (type ZS-28-A) est employé, les couleurs du fil (Brown, noir, blanc, gris, bleus) s'appliqueront comme montré sur le schéma de circuit.
Sorties de la sortie de collecteur ouvert de NPN 2
Maximum 30V, 80mA
Tension résiduelle 1V ou moins
Sortie analogique 1 à 5V
Impédance Approx.1kΩ de sortie
Fonction de décalage automatique
Au cas où la pression de source flotterait trop, le contrôleur peut ne pas pouvoir utiliser normalement. Le décalage automatique est fourni pour compenser la fluctuation de la pression de source.
Tandis que mesurée la pression devient la valeur de pression standard quand l'entrée de décalage automatique est reçue, cette valeur réglée correcte de fonction des commutateurs.
Avec le décalage automatique
Le décalage automatique réglé a entré comme Lo lorsque changement de source de pression, afin de mémoriser le changement de pression et dans la valeur réglée de pression correcte, de sorte que la décision correcte émergent.
Conditions et explications pour la fonction de décalage automatique
1 gardez la pression constante pour 5ms ou plus du signal étroit de l'entrée de décalage automatique.
2 à l'entrée de décalage automatique, la pression à ce moment-là est mémorisée [C_5] car la valeur corrigée, et le commutateur fonctionne avec la valeur qui s'est appliquée la valeur de compensation à la valeur d'arrangement.
L'affichage indique [ooo] pour sec approx.1.
3 que le commutateur réglé en tant que mode de décalage automatique à l'heure de l'arrangement initial fonctionne avec la valeur qui s'est appliquée la valeur corrigée [C_5] à la valeur d'arrangement :
