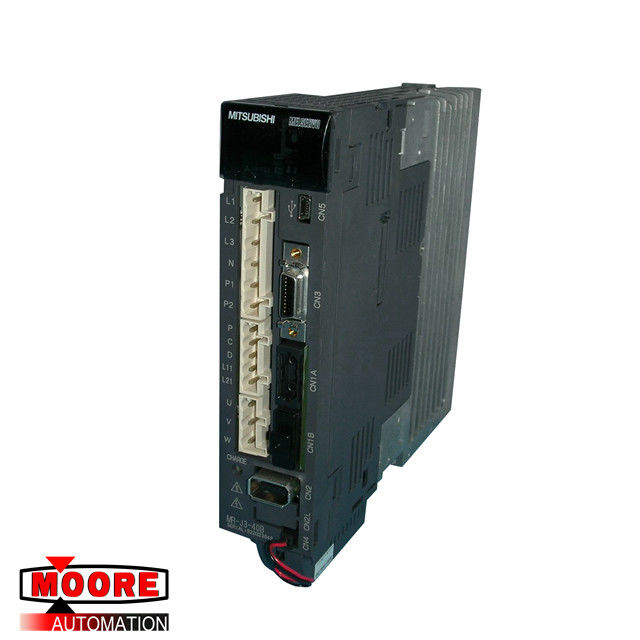

Conducteur servo 400W 200V de MR-J3-40B MRJ340B MITSUBISHI
Marque/fabricant | MITSUBISHI/JAPON |
Numéro de la pièce |
MR-J3-40B |
Numéro de la pièce alternatif |
MR-J3-40B |
Description | Conducteur servo |
Dimennsions | 6.5cm x 11.0cm x 20,4 cm |
Poids | 1.5kg |
Détails de produit
Le servo polyvalent à C.A. de série de Mitsubishi MELSERVO-J3 a plus loin une plus haute performance et des fonctions plus élevées comparées à la série actuelle de MELSERVO-J2-Super. L'amplificateur servo de MR-J3-B se relie au contrôleur et à d'autres de système servo par l'intermédiaire du réseau synchrone à grande vitesse et fonctionne par directement des données de position de lecture. Le contrôle de vitesse/direction de rotation du moteur servo et le positionnement de grande précision sont exécutés avec les données du module de command. SSCNET équipé par l'amplificateur servo de theMR-J3-B a considérablement amélioré sa tolérance de vitesse et de bruit de communication en adoptant le système de communication optique comparé au SSCNET actuel. Pour câbler la distance, 50m de la distance maximum entre les électrodes est également offerts. La limite de couple avec le circuit de fixage est mise sur l'amplificateur servo afin de protéger le transistor de puissance du circuit principal contre le courant fini provoqué par accélération/décélération ou surcharge rapide. En outre, la valeur limite de couple peut être changée en valeur désirée avec le paramètre.
Caractéristiques
Tension/fréquence : triphasé ou 1 phase 200 à 230VAC, 50/60Hz
Fluctuation permise de tension : triphasé ou 1 phase 200 à 230VAC : 170 à 253VAC
Fluctuation permise de fréquence : À moins de 5%
Capacité d'alimentation d'énergie : Référez-vous à la section 10,2
Courant d'irruption : Référez-vous à la section 10,5
Système de contrôle : contrôle de la Sinus-vague PWM, système de contrôle actuel
Fonctions protectrices : Interruption de surintensité, régénératrice au-dessus de l'interruption de tension, interruption de surcharge (relais thermique électronique), protection de surchauffe de moteur servo, protection d'erreur d'encodeur, protection d'erreur régénératrice, sousvoltage, protection de panne de courant instantanée, protection de survitesse, protection d'erreur excessive.
Fonction
Encodeur à haute résolution : L'encodeur à haute résolution de 262144 impulsions/rev est employé comme encodeur de moteur servo.
Filtre passe-bas : Supprime la résonance à haute fréquence qui se produit à mesure que la réaction de système servo est augmentée.
Simulation de machine : Peut simuler des mouvements de machine sur un écran d'ordinateur personnel sur la base du configurateur de l'analyseur results.MR de machine est nécessaire pour cette fonction.
Traitez à la légère le contro de suppression de vibration : Supprime la vibration de 1 impulsion produite à un arrêt de moteur servo
Accord d'automobile : Ajuste automatiquement le gain sur la valeur optima si la charge appliquée à l'axe de servomoteur varie. Plus haut dans la représentation que l'amplificateur de servo de série de MR-J2-Super.
Freinez jusqu'à : Utilisé quand l'option régénératrice ne peut pas fournir assez de puissance régénératrice. Peut être utilisé le 5kW ou l'amplificateur plus servo.
