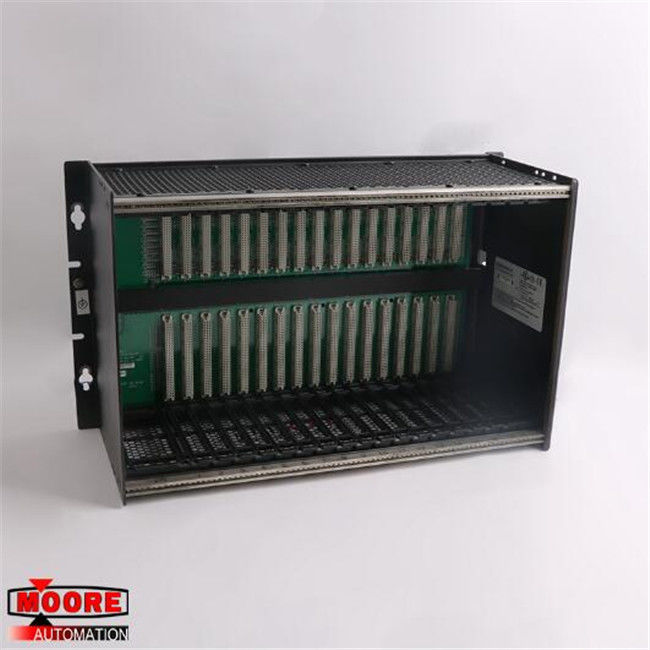

Bâti (arrière) de mur de support de fente d'IC698CHS017 GE RX7i 17

Bâti (arrière) de mur de support de fente d'IC698CHS017 GE RX7i 17

Le ⇒ cliquent sur ici pour le bon prix IC698CHS017

Contactez-nous

Email : miya@mvme.cn (CLIC)

QQ : 2851195450

Téléphone : 86-18020776792(CLIC)

Skype : miyazheng520 (CLIC)

Détails de produit

L'IC698CHS017 est une fente 17, un avant et un support monté à l'arrière capables de soutenir des modules de la série 90-70, du VME, et du RX7i. Les connecteurs de module sur la carte mère de support sont espacés 0,8 pouces (20,3 millimètres) à part et sont compatibles avec la largeur simple et les doubles modules de largeur. La fente zéro de support tient l'alimentation de l'énergie de l'unité, et la fente une de support tient l'unité centrale de traitement de l'unité. Toutes autres fentes sont disponibles pour n'importe quel mélange des modules.

L'IC698CHS017 est considéré un support « d'équipement ouvert » ; donc, il doit être installé dans au moins un encasement de la protection IP54. Ce support est de 11,15 pouces de grand (283 millimètres), de 19 pouces de large (483 millimètres), et de 7,5 pouces de profond (190 millimètres). Neuf pouces (23 cm) de l'espace est exigés pour installer une fan entre les supports. Note : Un ventilateur est exigé si certains modules sont installés dans le support, et chaque fan est conçue pour une source d'énergie différente.

Des pullovers et les interrupteurs à positions multiples ne sont pas nécessaires pour des modules d'adressage ; au lieu de cela, la fente de soutiens de support sentant pour des modules d'entrée-sortie. La mise en référence de point de module d'entrée/sortie est accomplie par l'intermédiaire du logiciel de Promoteur-PLC de logique d'édition de machine de CIMPLICITY. L'interruption des signaux d'acquiescement aussi bien que des signaux de concession d'autobus sont automatiquement reliés ensemble dans une configuration de guirlande. Des approvisionnements de courant alternatif de RX7i sont soutenus par l'IC698CHS017 avec la capacité de soutenir encore des courants plus élevés. Les connecteurs J2 sur la carte mère de support soutiennent 64 bits par vitesses de transfert du cycle VME.

RX7i et séries 90-70 modules ont différentes options pour au sol de bouclier. Pour des dispositifs de RX7i, les plaques avant en métal de chaque module devraient être fermement attachées à l'encasement. Pour la série 90-70 modules, une agrafe moulue intégrée établiront le contact avec l'encasement quand installés. Pour mettre le support à la terre, utilisez un A.W.G. #12 (mm^2) fil 3,33 avec un joint d'écrou et d'étoile pour mettre les goujons moulus côté-montés à la terre de la terre.

Notre service

plein nouveau de 100% - joint original d'usine

Garantie : 12 mois

Paquet : Emballage original avec des cartons

Délai de livraison : Transporté en 3 jours après paiement
