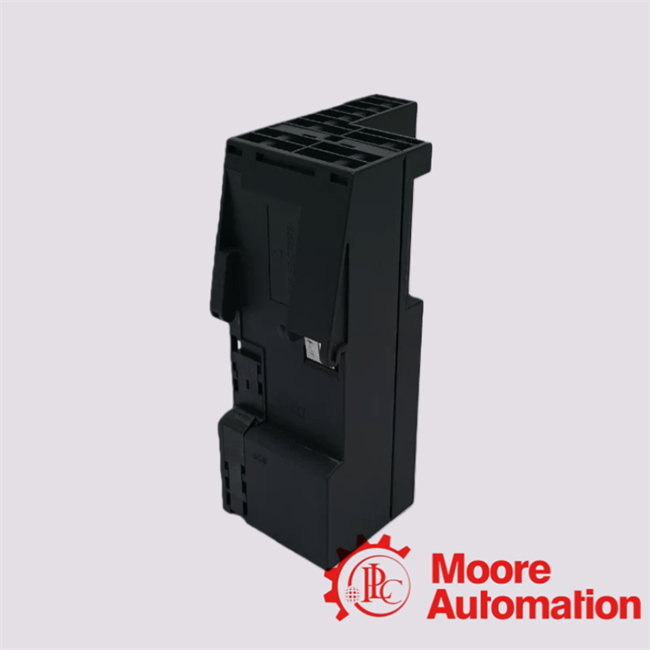

6ES7151-1BA00-0AB0 SIEMENS Module d'interface
Description et caractéristiques
Le module fait partie de la famille Siemens SIMATIC : plus précisément le module d'interface IM 151-1 HIGH FEATURE pour le système d'E/S distribuées ET 200S. Il fournit une interface PROFIBUS DP
(via RS-485) et connecte la station ET 200S à un bus PROFIBUS DP. Prise en charge du débit/vitesse de transmission : jusqu'à 12 Mbit/s. Les débits pris en charge
comprennent 9,6, 19,2, 45,45, 93,75, 187,5, 500 kbit/s ; et 1,5, 3, 6, 12 Mbit/s. Prise en charge du volume d'adresses d'E/S : jusqu'à 244 octets
pour les entrées et 244 octets pour les sorties (pour cette version HIGH FEATURE)
selon la fiche technique.
Foire aux questions À propos de 6ES7151-1BA00-0AB0
Q1 : Que signifie “HIGH FEATURE” pour l'IM 151-1 ?
R1 : La variante “HIGH FEATURE” (telle que le 6ES7151-1BA00-0AB0) offre un volume d'adresses d'E/S plus élevé (244 octets) et permet jusqu'à 63 modules dans la station, et
des fonctionnalités améliorées comme le mode isochrone / la synchronisation cyclique, par rapport aux versions BASIC ou standard.
Q2 : Quel est le débit de transmission maximal pris en charge ?
R2 : Jusqu'à 12 Mbit/s sur l'interface PROFIBUS DP. Débits standard pris en charge : 9,6 / 19,2 / 45,45 / 93,75 / 187,5 / 500 kbit/s ; 1,5 / 3 / 6 / 12 Mbit/s.
Q3 : Combien de modules puis-je connecter dans une station ?
R3 : Pour cette version HIGH FEATURE : jusqu'à 63 modules peuvent être connectés dans la station ET 200S.
Q4 : Des diagnostics sont-ils disponibles ?
R4 : Oui. Des LED pour BF (défaut de bus), SF (erreur de groupe) et ON (tension d'alimentation) sont fournies.
De plus, le module prend en charge les diagnostics esclaves via STEP
7 (par exemple) pour des
informations de défaut plus détaillées.
