Description du produit

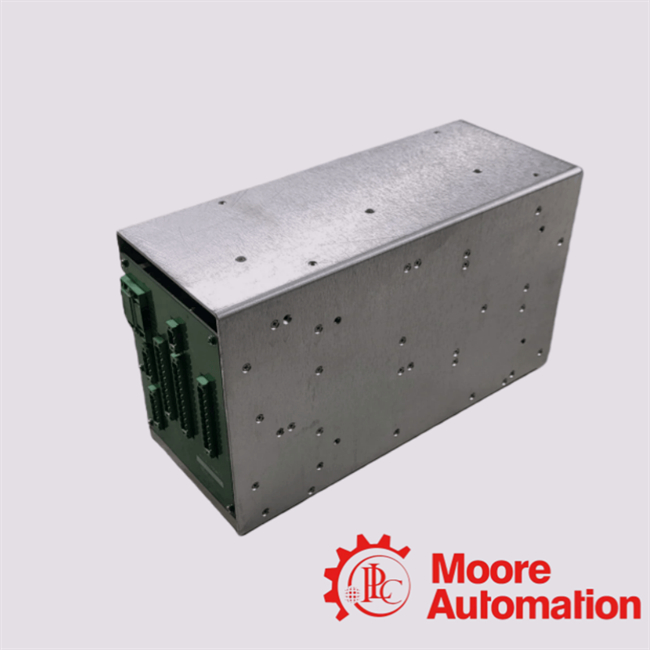

Le MOX12/4U-P3509B (également référencé comme MOX12-P3509B, numéro de pièce 80026-173-23 / 80026-173-23-R) est un module d'alimentation à découpage / convertisseur DC/DC

destiné aux systèmes d'automatisation industrielle ou de contrôle (souvent associé aux pièces de rechange Allen-Bradley / Rockwell Automation, mais le

fabricant sous-jacent est Absopulse).Il s'agit d'un module d'alimentation à découpage industriel multi-sorties, conçu pour alimenter

 une variété de tensions continues (positives et négatives) pour un rack ou un module de système de contrôle

 environnement, plutôt qu'une simple alimentation à rail unique.

Q1 : Quelles tensions cette alimentation fournit-elle ?
R1 : Selon une liste détaillée, le MOX12/4U-P3509B fournit plusieurs rails de sortie : ±5 VDC (10 A), ±15 VDC (1 A), +12 VDC (1 A), +24 VDC (2 A),

±24 VDC (1 A), +15 VDC (1 A).  Une autre liste montre des sorties simplifiées : 5 V, -15 V, +15 V, +12 V, +24 V, -24 V.

Si vous avez une exigence spécifique en matière de rails, vous devez vérifier la version/l'étiquette exacte sur

votre module car il peut y avoir des variantes.

Q2 : Quelles tensions d'entrée sont prises en charge ?
R2 : Il existe une certaine variation : une liste indique une entrée de 42 à 258 VDC jusqu'à 8 A. Une autre indique 115 VAC (47-63 Hz) avec ~97-132 VAC

plage de fonctionnement, avec 230 VAC et d'autres options disponibles.  Vous devrez vérifier l'étiquette sur votre appareil

(ou consulter le fabricant) pour être sûr de la version d'entrée dont vous disposez.

Q3 : S'agit-il d'un véritable Allen-Bradley ou Absopulse ?
R3 : La pièce est souvent répertoriée comme un numéro de pièce Allen-Bradley (80026-173-23) et est compatible avec les systèmes Allen-Bradley/Rockwell

Automation, mais le fabricant d'origine semble être Absopulse (ou le module est construit par Absopulse

et rebrandé/utilisé par Allen-Bradley). De nombreuses listes font référence à Absopulse comme la marque pour MOX12-P3509B.

 Donc oui — il est utilisé dans l'écosystème Allen-Bradley, mais il s'agit probablement

 d'un module tiers ou OEM dans ce sens.

Q4 : Puis-je le remplacer par un module Allen-Bradley plus récent ?

R4 : Possible — mais vous devez vérifier que le remplacement a exactement les mêmes tensions d'entrée et de sortie, le courant

 valeurs nominales, dimensions, interface de montage, brochage du connecteur et caractéristiques thermiques. Compte tenu du multi-rail

et de la nature spécifique du facteur de forme de ce module, un remplacement direct « drop-in » peut ne pas exister

 sauf s'il est répertorié par Rockwell/Allen-Bradley en tant que tel.

 Vérifiez également le suffixe de révision (« -R »).
