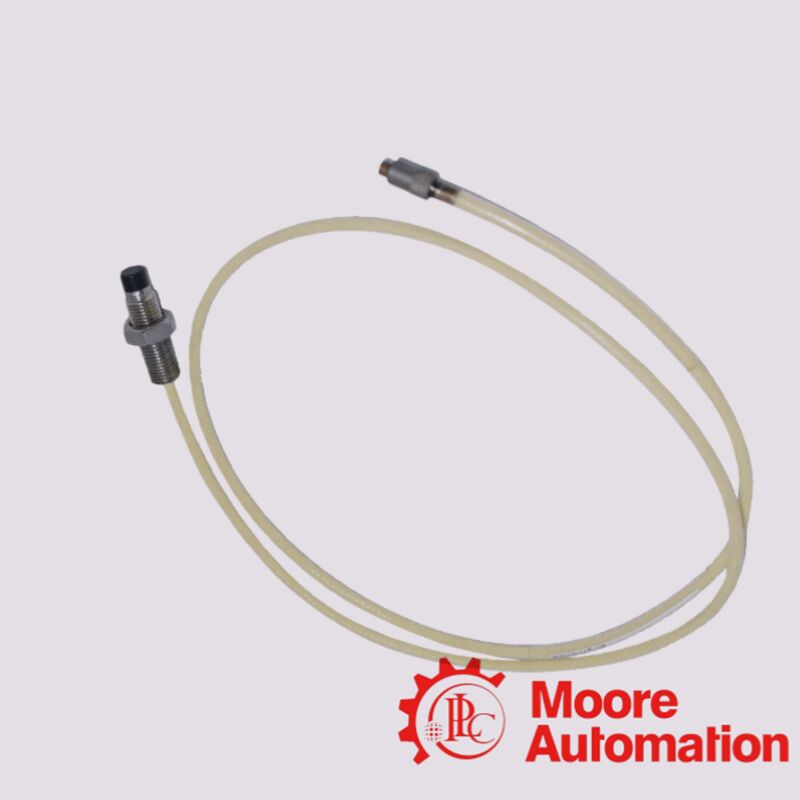

Sonde de proximité Bently Nevada BA21504-00-08-10-02
Description
La sonde BA21504-00-08-10-02 fait partie du système de transducteur de proximité Bently Nevada 7200/3300 XL “8 mm”. Elle est utilisée pour détecter la distance (l'écart) entre une cible conductrice (généralement un arbre rotatif ou un
composant) et l'extrémité de la sonde, convertissant les changements de cet écart en un signal (via le principe des courants de Foucault) qui est ensuite traité par un proximiteur/amplificateur. Il s'agit d'une sonde standard, de 8 mm de diamètre,
avec un filetage 3/8‑24 UNF (pour montage standard) et un câble de raccordement intégral (ou connecteur) selon le code de commande. La série “21504” indique une version standard de 8 mm
(sans blindage de câble) de la famille 7200/3300XL.
|
FAQ
|
|
Q1 : Quel type de plage d'écart/de mesure cette sonde prend-elle en charge ?
R : La liste donne une plage calibrée d'environ ~80 mils (2,0 mm) avec un point de départ d'environ ~10 mils (0,25 mm) à partir de la face de l'extrémité. En pratique, la sonde à courants de Foucault aura sa plage la plus linéaire lorsque l'écart entre l'extrémité et la cible se situe dans la plage recommandée. Pour la série Bently de 8 mm, l'écart typique recommandé
est de quelques dizaines de microns à quelques mm, selon la géométrie de la cible et l'électronique. Consultez toujours la
fiche technique spécifique de votre système.
|
|
Q2 : Quel matériau et quelle forme de cible doivent être utilisés avec cette sonde ?
R : Le système est basé sur la détection par courants de Foucault : une cible conductrice (généralement en acier) dont la distance à l'extrémité de la sonde varie. Bien que je
n'aie pas la fiche technique complète de Bently pour cette variante exacte, des sondes similaires nécessitent une surface conductrice plate ou cylindrique de
taille suffisante (pour remplir le champ magnétique de la sonde) et une finition constante (pas de rouille importante, de piqûres ou de débris). Plus la
cible correspond aux conditions dans lesquelles la sonde a été calibrée, meilleure sera la précision et la linéarité. Si vous
dérivez (cible plus petite, alliage différent, surface non plane), attendez-vous à d'éventuelles erreurs de mesure.
|
|
Q3 : Quelle est la tension d'alimentation / les spécifications électriques de cette sonde ?
R : Bien que je n'aie pas trouvé de spécification complète publiée pour exactement “21504‑00‑08‑10‑02”, des listes similaires suggèrent : “Puissance d'entrée :
‑17,5 Vdc à ‑26 Vdc à 12 mA Consommation max.” Par exemple, une liste indique : “Blindage du câble : Non … Puissance d'entrée :
‑17,5 Vdc à ‑26 Vdc à 12 mA Consommation max.” Vous devrez vérifier la spécification du
capteur proximiteur correspondant dans votre système pourconfirmer la compatibilité.
