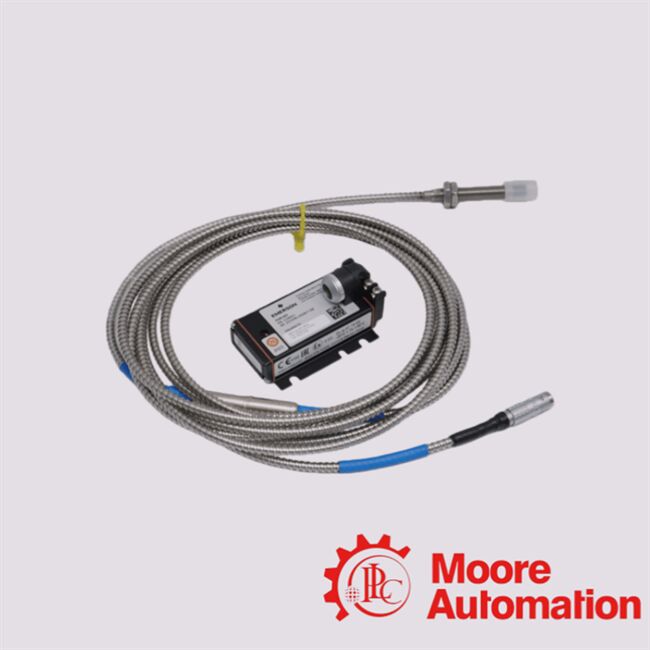

PR6423/01K-010 Capteur de courant de tourbillon d'Emerson

La série PR6423 est un capteur de déplacement (proximité) sans contact du tourbillon utilisé pour mesurer le déplacement et le mouvement statique et dynamique de l'arbre dans les machines rotatives

(par exemple, turbines, compresseurs, pompes, boîtes de vitesses).Il mesure le déplacement/position de l'arbre radial et axial, l'excentricité de l'arbre, les vibrations/oscillations, le film d'huile

l'épaisseur/dégagement du roulement, la poussée axiale, l'expansion différentielle, le dégagement de la vanne/écart d'air

L'axe tournant en métal et une surface stationnaire.En bref: le PR6423 est un capteur sans contact de haute précision pour la surveillance de l'axe

le mouvement / déplacement / vibration dans les équipements à rotation critique; /01K‐010 serait une variante de cette famille.

0.5 mm (≈ 20 mils) ̇ c'est-à-dire l'écart étalonné entre la pointe du capteur et la cible à déplacement zéro.

Notes d'installation et de sécurité

Basé sur les directives générales du fabricant pour les capteurs PR6423.

• Le montage sans contact est essentiel: l'extrémité du capteur doit être orientée vers la surface de l'arbre cible, avec un espace d'air fixe (nominal ~ 0,5 mm).Je ne sais pas.Touchez le puits.

• L'alignement approprié (perpendiculaire): la sonde de détection doit être montée perpendiculairement à la surface mesurée; toute inclinaison peut entraîner des erreurs de mesure, en particulier lors de la rotation de l'arbre.Même de petites déviations angulaires peuvent provoquer des erreurs de mesure importantes dans des conditions dynamiques.

• Fil de montage / montage mécanique: Utilisez le montage correct (M10×1 ou 3/8‐24 UNF selon la variante) tel que spécifié par le modèle. Une fixation mécanique appropriée est requise.Le mouvement déformera les relevés..

• Traitement des câbles: Utiliser le type de câble spécifié (isolé en PTFE ou blindé, le cas échéant). Respecter le rayon de courbure minimum (cable standard: ≥ 25 mm; câble blindé:≥ 35 mm) pour éviter d'endommager le câblage interne ou de dégrader l'intégrité du signal.

• Utilisation d'un convertisseur/conditionnaire de signal approprié: Le signal de courant tourbillon brut doit être traité avec un convertisseur compatible (ou un système de surveillance) pour produire une sortie analogique utilisable (tension ou courant) pour l'instrumentation en aval.

• Conditions environnementales et opérationnelles: le capteur est conçu pour les conditions industrielles ̇ haute température, vibration, éventuelle exposition à l'huile/brouillard. Assurez-vous que l'environnement d'installation correspond ou est dans les limites spécifiées (température,notation de protection, le routage des câbles, l'étanchéité).

• Étalonnage lors de l'installation: Après montage, régler et calibrer l'écart d'air / référence zéro avec l'arbre cible (ou une norme d'étalonnage) selon les instructions du fabricant.Toute réinstallation ou remplacement du capteur doit entraîner une réétalonnage..

• Conformité aux normes (le cas échéant): La série PR6423 est conçue pour répondre aux normes industrielles de surveillance des machines (par exemple API 670, DIN 45670, ISO 10817‐1) surtout pour les applications critiques des turbomachines.

• Adaptation aux environnements dangereux (facultatif): Lorsqu'il est utilisé avec des conditionneurs de signal et des barrières de sécurité appropriés,Les capteurs de courant de tourbillon tels que le PR6423 peuvent être utilisés dans des atmosphères dangereuses/explosives, mais uniquement si le système complet (capteur + convertisseur + barrière) satisfait aux exigences de certification applicables.; vous devriez vérifier le statut de certification par pays/région.
