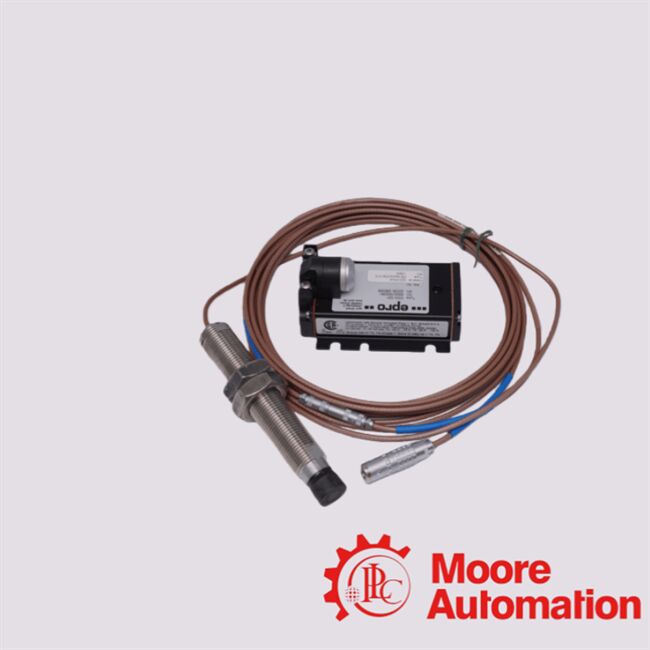

Le détecteur de courant Emerson Eddy

Le capteur PR6424 est un transducteur de déplacement (proximité) à courants de Foucault sans contact, conçu pour les machines tournantes industrielles à usage intensif (turbines à vapeur/gaz/hydro,

compresseurs, pompes, ventilateurs, boîtes de vitesses, etc.) où une mesure précise du déplacement de l'arbre, des vibrations, de l'excentricité, du mouvement axial/radial ou de l'espace/jeu

 est requise. Lorsqu'il est utilisé avec le convertisseur de signal CON021, le système devient une chaîne de mesure complète : le signal brut de courants de Foucault provenant

 de la sonde est conditionné, linéarisé et sorti sous forme de signal analogique utilisable (tension ou courant) qui peut être intégré à des systèmes de surveillance, de contrôle ou DCS/PLC.

En bref : PR6424 + CON021 fournit une solution de mesure sans contact, robuste et de haute précision pour les équipements rotatifs industriels critiques, adaptée à la surveillance statique (position/jeu) et dynamique (vibration/mouvement).Plus de données techniques

Sensibilité / Linéarité

Acier ferromagnétique (standard : 42 Cr Mo4)

Exigence de mesure sans contact

: La pointe du capteur doit faire face à l'arbre rotatif (ou à la surface cible) avec un « entrefer » spécifique (pour PR6424 nominal ~2,7 mm) maintenu. Le capteur ne doit pas toucher l'arbre — la mesure est basée sur l'induction électromagnétique / les courants de Foucault.Utilisation du convertisseur / conditionneur de signal approprié: La sortie brute du capteur PR6424 nécessite le convertisseur CON021 (ou compatible) pour produire un signal analogique utilisable. Sans un tel convertisseur, le capteur seul ne donne pas de mesure calibrée.

• Montage mécanique et alignement: Le capteur doit être monté de manière rigide, généralement avec un filetage de montage approprié (par exemple, filetage de manchon M18×1,5 ou 3/4‑16 UNF par matrice de commande) et un support sûr pour éviter tout mouvement ou vibration du boîtier de la sonde indépendamment de l'arbre — tout montage instable faussera les lectures.

• Gestion des câbles et protection de l'environnement: Utilisez le type de câble spécifié (PTFE ou blindé), respectez le rayon de courbure minimal du câble lors du routage, évitez les coudes prononcés ou les contraintes mécaniques. Le blindage et une mise à la terre appropriée aident à maintenir l'intégrité du signal.

• Étalonnage et réglage de l'entrefer: Après l'installation, étalonnez et définissez la référence « zéro » pour le déplacement/la position. Si vous changez la position du capteur, remplacez le capteur ou réassemblez, vous devez réétalonner — sinon, les lectures peuvent dériver ou être inexactes.

• Limites environnementales et de fonctionnement: Assurez-vous que la température de fonctionnement, la pression, les chocs/vibrations mécaniques et le matériau cible répondent aux spécifications. Pour les environnements exigeants (température élevée, chocs possibles, huile/brouillard, etc.), vérifiez que la variante choisie (tête, câble, boîtier) est correctement évaluée.

• Conformité et certification de sécurité (si utilisé dans des atmosphères dangereuses/explosives): Si vous prévoyez d'utiliser le capteur + convertisseur dans des zones dangereuses, assurez-vous que la chaîne de mesure complète (capteur + convertisseur + toute barrière) est certifiée (par exemple, selon ATEX / IEC‑Ex / CSA) pour l'environnement et la classe de température spécifiques. La documentation pour PR6424 indique la prise en charge de l'installation protégée contre les explosions lorsqu'elle est correctement configurée.

• Renseignez-vous maintenant:

Bon emballage pour protéger les produits.

L'échantillon ou la petite commande est la bienvenue.

nous vous donnerons des suggestions professionnelles, en fonction des différents marchés et produits pour les nouveaux clients.

Notre service d'inspection testera chaque lot pour garantir une qualité élevée, avec des tests de matériaux et des tests de performance.

Acceptez EM ODM, notre solide équipe de conception prend en charge les produits personnalisés en fonction des exigences du client.

Vos commentaires seront très appréciés pour nous assurer que nous pouvons faire de mieux en mieux.
