Questions fréquentes

Qu'est-ce que la sonde mesure, un écart statique, une vibration, un déplacement dynamique?

Comme les autres sondes de proximité à tourbillon, lorsqu'elles sont associées au bon conditionneur de signal, elles mesurent:

• Position statique de l'arbre / du rotor (écart / dégagement)

• Vibration ou déplacement radial de l'arbre (mouvement dynamique)

• S'il est correctement configuré (roue de cible ou orientation de la clé) et s'il utilise un moniteur approprié, éventuellement des signaux de vitesse/keyphasor/phase-reference.

De quoi ai-je besoin pour l' utiliser correctement?

Vous avez besoin:

• Un câble d'extension compatible + connecteur (longueur électrique correspondante) ¢ Les sondes NSv utilisent des câbles coaxiaux de 75 Ω avec des connecteurs ClickLoc.

• Une Proximateur (conditionnateur de signal) + module de surveillance / moniteurconçues pour les sondes de la série 3300 ∙ le signal de courant de tourbillon brut provenant de la sonde doit être conditionné pour fournir une sortie utilisable (tension, déplacement, amplitude de vibration, etc.).

• Installation correcte: montage correct (fil M8 × 1), espace correct avec la cible conductrice, couple du connecteur correct, bon routage du câble, blindage/préensement à la terre selon les besoins.

Quelles sont les limitations ou contraintes attendues par la sonde?

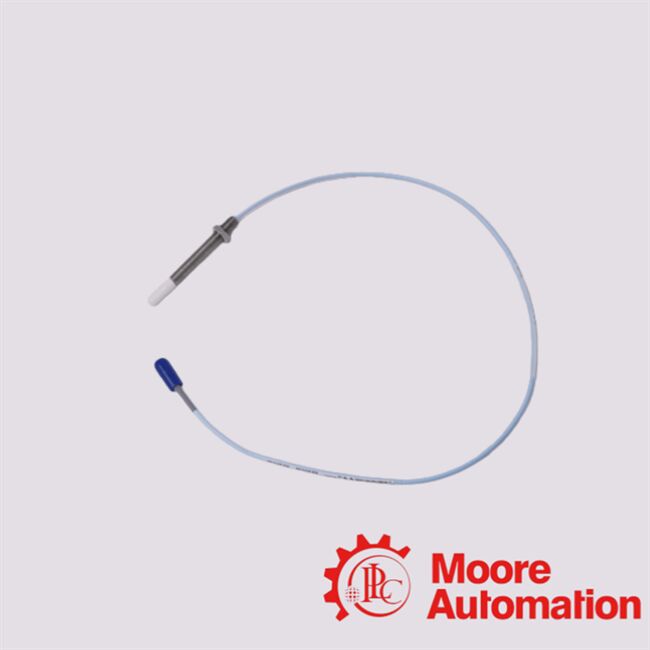

• Parce que la variante 330903 est une vue latérale étroite,il a un fil et un corps plus petits que les sondes 3300 plus anciennes / de taille réelle. Il peut ne pas convenir aux arbres de grand diamètre ou aux endroits où des charges / chocs mécaniques lourds sont attendus..

• La plage de mesure linéaire est limitée (par exemple, ~ 0,25 ∼ 1,75 mm)

• Le suffixe ¢17‐19‐...· n'est pas conforme à la norme ¢ il peut y avoir des différences mécaniques ou électriques non documentées (par exemple, longueur de boîtier modifiée, longueur de câble, type de connecteur, câblage interne),qui pourrait avoir une incidence sur le montage, le câblage, la compatibilité, vous devez donc vérifier auprès du fournisseur / fabricant.

• Comme pour toute sonde de proximité de tourbillon: la mesure suppose une cible métallique conductrice (arbre, rotor).

• La conception NSv “étroite” réduit la robustesse par rapport aux plus anciennes sondes blindées de taille réelle “ si l'application implique un risque mécanique élevé (impact, vibrations fortes, contact potentiel),examiner si une sonde plus robuste (blindée) est plus appropriée.
