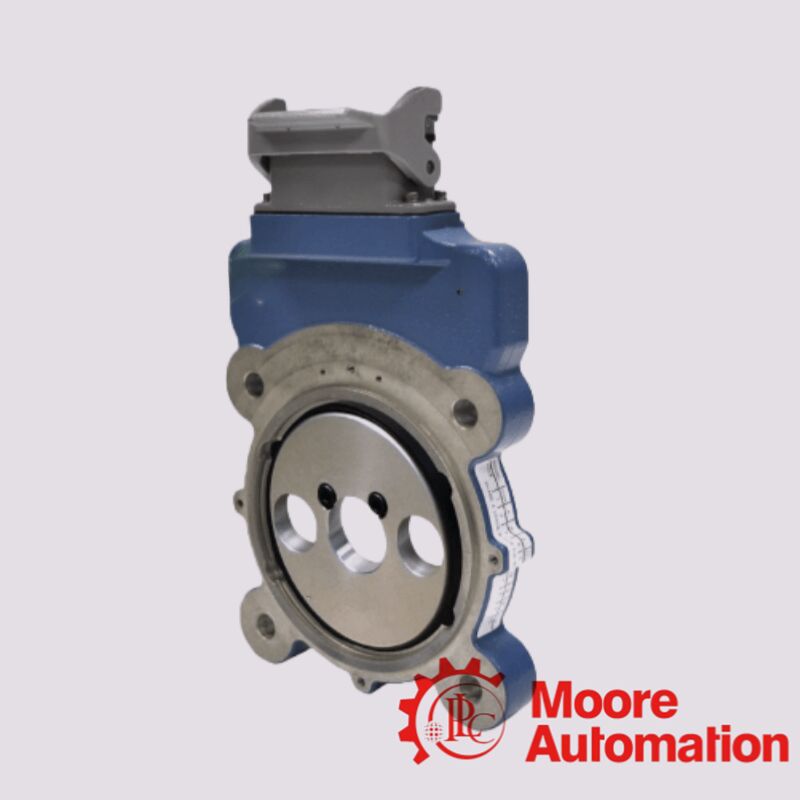

Le moteur AV56A-1XFX6YXGP50

Conception industrielle pour travaux lourds

• Construit dans le cadre de la famille d'encodeurs modulaires THIN-LINETM III d'Avtron, robuste et fiable.

• La technologie de détection magnétique résiste mieux à la poussière, à l'huile, à l'humidité et à la contamination que les encodeurs optiques dans des conditions difficiles.

• Les appareils électroniques entièrement en pot protègent l'environnement et durent longtemps.

• Mécanique et de montage

• 4La monture de la bride à face en C de 0,5" (norme NEMA 56C) s'adapte directement à de nombreux moteurs.

• Rotor à vis à cames avec un trou à travers l'arbre de 1 1/8" pour une fixation sûre et fiable de l'arbre.

• Caractéristiques électriques et de signal

• Sortie de quadrature progressive:Les canaux A et B plus l'indice d'impulsion Z (1024 impulsions standard par tour pour cette configuration).

• Voltage:Fonctionnement universel en courant continu de 5 ∼ 24 V pour une compatibilité avec les contrôleurs et les entraînements.

• Connecteur industriel avec diagnostique LED:Facilité de connexion au champ et indication visuelle de l'état.

• Des sorties robustes:Les signaux du conducteur de ligne ou des signaux différentiels adaptés à de longues liaisons de câbles et à des environnements bruyants.

• Durabilité et fiabilité

• Détection magnétique sans roulements ni disques en verre

• Conçue pour un fonctionnement continu 24h/24 et 7j/7 dans des installations exigeantes.

• Large plage de température de fonctionnement et construction étanche (de nombreuses configurations atteignent IP67 ou similaire).

• Appui au diagnostic

• L'indicateur LED embarqué indique l'état de l'encodeur: mise sous tension, qualité du signal, défauts ou problèmes de câblage.

L'AV56A‐1XFX6YXGP50 est largement utilisé lorsque la position de rotation précise et la rétroaction de la vitesse sont essentielles dans des environnements industriels difficiles.

Contrôle du mouvement industriel

• La rétroaction de la vitesse et de la position du moteur pour les moteurs CA/CC, en particulier lorsque les boucles de commande (servo/PLC) exigent des données incrémentielles précises.

• Utilisé avec des onduleurs, des servo-entraînements, des PLC et des contrôleurs de mouvement pour un contrôle précis de la vitesse/position.

Machinerie lourde et fabrication

• Les aciériesrégulation de la vitesse en boucle fermée sur les laminoirs, les systèmes de régulation de la tension et les entraînements de bobine/décoillement.

• lignes de fabrication:la synchronisation des vitesses des convoyeurs, des stations de découpe ou de formage automatisées.

• Papeterie, exploitation minière, manutention de matériaux:des performances robustes en cas de vibration, de poussière, de chaleur ou de contaminants.

Systèmes énergétiques et de turbines

• Régulation de la hauteur de la lame d'une éolienne:Des modèles comme AV56A1KFX6YXGP50 sont utilisés pour détecter la position du rotor sur les moteurs de hauteur GE.

• Contrôle du générateur de grande taille:fournit une rétroaction d'impulsion fiable dans les applications de production d'électricité.

Robotique et automatisation

• Sensation de position pour les outils automatisés, les axes robotiques et autres mécanismes servo-alimentés nécessitant une rétroaction incrémentielle.

Systèmes de contrôle des processus

• Intégré dans le contrôle de processus en boucle fermée où la précision de rotation et la durabilité sont essentielles (par exemple, moulins, mélangeurs, extrudeuses).
