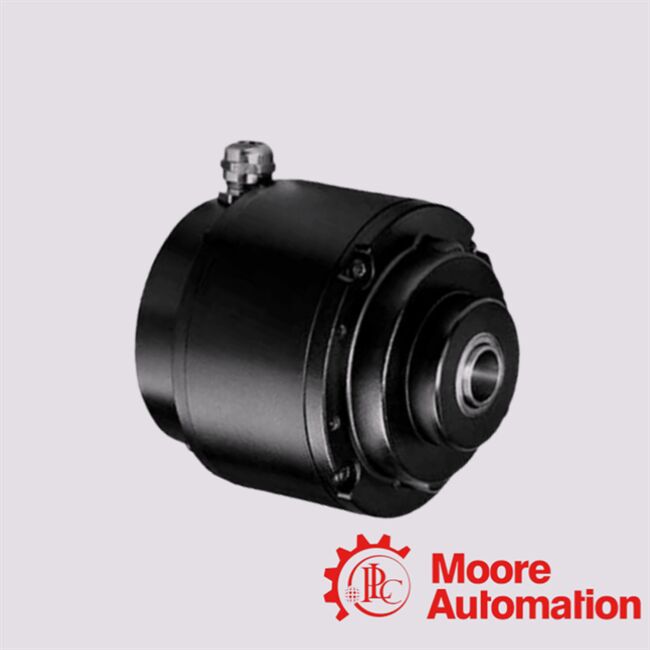

- Le codeur supplémentaire HOG10DN1024I
Définition
Le HOG10DN1024I est un encodeur rotatif incrémentiel lourd conçu pour la rétroaction de mouvement industriel et la détection de position.
Les impulsions correspondent au mouvement, à la vitesse et à la direction, mais ne fournissent pas par nature une position absolue sans compteur ou contrôleur externe.
Il est généralement doté d'un faisceau creux aveugle avec 1024 impulsions
Il fournit des signaux de rétroaction de haute qualité et haute résolution pour des environnements d'automatisation exigeants.
Caractéristique et application du HOG10DN1024I
| Caractéristique |
Application du projet |
Électricité et sortie
-
Résultats progressifs avec 1024 impulsions par révolution (PPR) ¢ bonne résolution pour une rétroaction précise.
-
Les signaux de sortie comprennent les canaux de quadrature (par exemple, K1/A, K2/B) plus la référence/index (K0/Z) et les versions inversées pour l'interface différentielle.
-
Le pilote de sortie est généralement un pilote de ligne à haut seuil (HTL) adapté aux interfaces PLC industrielles sur de longs câbles (jusqu'à 350 m).
-
Les versions TTL/RS422 sont disponibles sur demande pour les normes de signal alternatives.
-
Mécanique et environnement
-
Conception mécanique robuste- un boîtier en aluminium moulé sous pression et des roulements hybrides pour une durée de vie prolongée.
-
Arbre creux aveugleconfiguration, généralement avec un trou de 16 mm (16H7) pour montage direct sur des arbres de moteur.
-
Des charges radiales/axial permissives élevées supportent des arbres lourds (≈450 N axiale, 600 N radiale).
-
Large plage de température de fonctionnement(environ -40 °C à +100 °C).
-
Catégorie de protection IP66, résistant à la pénétration de la poussière et de l'eau, idéal pour les environnements industriels difficiles.
-
Isolement des puits jusqu'à 2,8 kVpour la sécurité et l'immunité électriques.
-
Résistance aux chocs et aux vibrations(choc jusqu'à 300 g, vibration jusqu'à 20 g).
|
Le HOG10DN1024I est adapté à un large éventail de tâches industrielles de contrôle de mouvement et d'automatisation grâce à sa précision, sa robustesse et ses sorties électriques fiables:
1. Contrôle du mouvement et rétroaction
-
Les servosystèmes et les entraînements en boucle fermée fournissent une rétroaction en temps réel pour le contrôle de vitesse et de position.
-
Les machines CNC et la robotique permettent d'obtenir un contrôle précis de la position grâce à des signaux d'impulsion précis.
2. Détection de vitesse et de direction
- Systèmes de convoyeur et d'indexation suivent le mouvement, calculent la vitesse et détectent la direction de l'arbre.
- Contrôle du moteur utilisé avec des PLC, des contrôleurs de mouvement ou des entraînements pour surveiller la rotation et la vitesse.
3. Automatisation industrielle
4Environnements industriels difficiles
- Les machines lourdes et les usines sidérurgiques, la robustesse et la certification IP66 le rendent adapté aux conditions extrêmes.
- La manipulation des matériaux et les grues: des informations de rotation précises sont intégrées à la logique de contrôle pour assurer la sécurité et la coordination.
|
