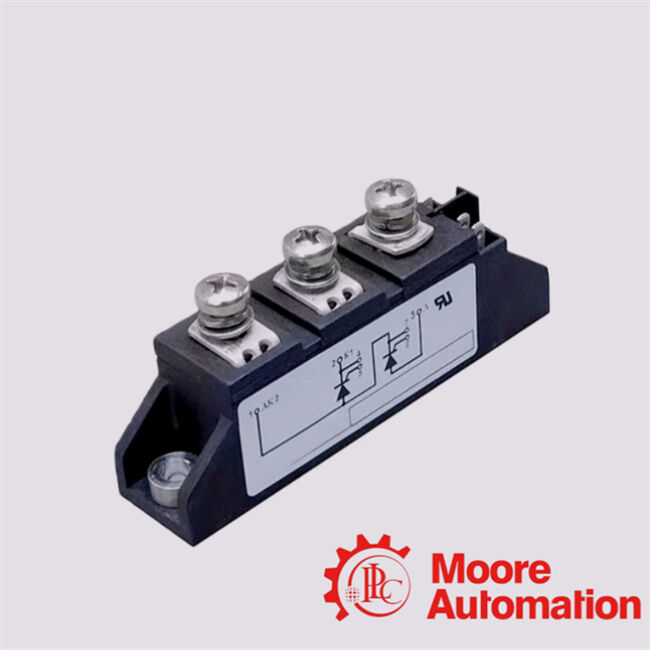

MCC95-16IO1B Plaque de base en céramique Al2O3 directement liée au cuivre

Caractéristiques électriques et de l'emballage

• Double thyristor dans un module: Il contient deux SCR connectés en série pour la commutation et la rectification contrôlées AC/DC.

• Voltage nominal: jusqu'à 1600 V de tension répétitive hors-état ou inverse (V)_RRM/V_DRM) adapté au contrôle de la tension de la ligne.

• Courant nominal: courant moyen vers l'avant ~ 116 A, RMS en état jusqu'à ~ 180 A.

• Capacité de surtension élevée: peut gérer des courants de surtension élevés non répétitifs (par exemple, ~ 2,25 kA).

• Trigger de porte: courant et tension de déclenchement bas typiques, facilitant le contrôle dans les circuits du conducteur.

• Température de fonctionnement: gamme industrielle standard jusqu'à ~ 125 °C de jonction.

• Package standard: JEDEC TO-240AA pour une compatibilité avec l'industrie et une facilité de montage.

Avantages thermiques et mécaniques

• Plaque de base en céramique Al2O3 directement liée au cuivre (DCB): fournitconductivité thermique élevéeetexcellente isolation électrique, améliorant la dissipation de chaleur et la fiabilité dans l'utilisation de haute puissance.

• Les puces passivées planes: améliorent la stabilité à long terme et les caractéristiques de blocage prévisibles sur de larges plages de températures.

• 3600 V de tension d'isolation: haute isolation résiste à la tension entre les bornes d'alimentation et la base du module.

• Définition de l'empreinte industrielle: Module compact et largement compatible pour les cartes de commande et les dissipateurs.

Le MCC95‐16IO1B excelle dans les scénarios de contrôle de puissance industrielle où une commutation CA/CC robuste et une manipulation de courant élevé sont requises:

Contrôle de puissance et conversion

• Réducteurs contrôlés: utilisés pour convertir le courant alternatif en courant continu avec une sortie réglable (par exemple, dans les alimentations et les entraînements en courant continu).

• Contrôle de la puissance CA: contrôle de l'angle de phase pour la puissance CA variable fournie aux charges.

• Convertisseurs de puissance et onduleurs: en particulier dans les étapes de fréquence de ligne où le contrôle SCR est efficace.

Les moteurs et l' automatisation

• Contrôle du moteur à courant alternatif à démarrage en douceur: Limite le courant d'entrée et la contrainte mécanique lors du démarrage du moteur.

• Contrôleurs de moteur à courant continu: fournit une puissance régulée pour les moteurs à courant continu et les systèmes de traction industriels.

Applications industrielles et de procédés

• Éclairage et régulation de la température: régulation de phase pour les lampes ou les appareils de chauffage à haute puissance.

• UPS et alimentation électrique: Utilisés dans les étapes de redressement à haute fiabilité.

• Chargeurs de batterie et électronique de traction.

Utilisations supplémentaires

• Commutateurs statiques et relais à l'état solide pour une commutation robuste sans usure mécanique.

• Contrôle de la température et du processus dans les fours industriels, les fours et les équipements de traitement thermique.
