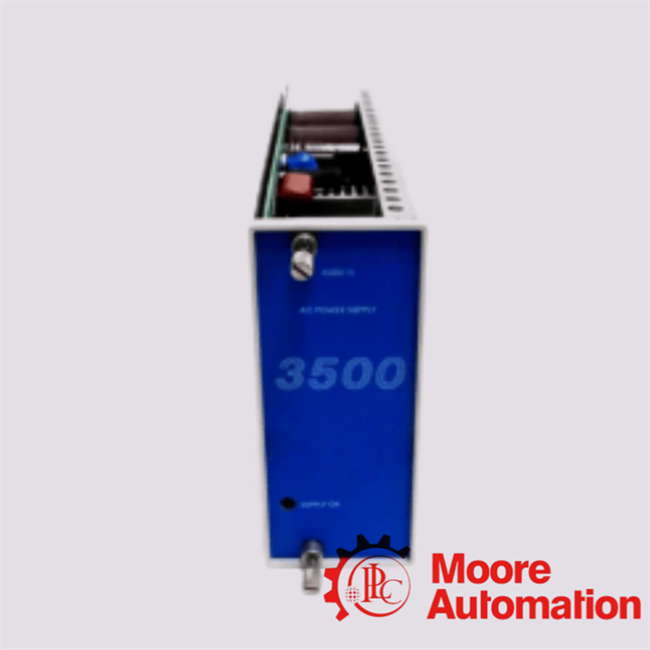

Alimentation Bently Nevada 3500/15(106M1079-01+106M1081-01)
Description
Le 3500/15 (106M1079-01 + 106M1081-01) est un système d'alimentation modulaire universel AC/DC conçu pour la plateforme de protection de machines Bently Nevada 3500. Il fournit une alimentation électrique régulée et hautement fiable à tous les modules installés dans le rack 3500, garantissant le fonctionnement continu des fonctions critiques de surveillance et de protection de l'état.Ensemble, ces modules forment une architecture d'alimentation redondante demi-hauteur capable de convertir une large gamme de tensions d'entrée AC en sorties DC stables requises par les modules du système 3500.Un principe de conception clé du 3500/15 (106M1079-01 + 106M1081-01) est la redondance de l'alimentation au niveau du système. Un seul rack peut contenir une ou deux alimentations, chaque unité étant capable d'alimenter indépendamment le système complet. Lorsque deux modules sont installés, ils fonctionnent dans une configuration primaire-secours, permettant un basculement transparent sans interrompre les fonctions de protection des machines.Le module prend en charge le fonctionnement remplaçable à chaud, permettant le remplacement ou la maintenance d'une alimentation sans arrêter le rack, à condition qu'une alimentation secondaire soit active. Cela garantit une disponibilité maximale du système dans les environnements industriels critiques tels que la production d'énergie, le pétrole et le gaz, et les systèmes de surveillance des machines tournantes lourdes.De plus, le 3500/15 (106M1079-01 + 106M1081-01) est conçu avec une large tolérance de tension d'entrée, une efficacité de conversion élevée et des circuits de protection de qualité industrielle, ce qui le rend adapté aux environnements opérationnels difficiles où l'instabilité de la tension, les variations de température et le bruit électrique sont courants.
Paramètres des données techniques
| Caractéristiques électriques d'entrée |
| Plage de tension d'entrée : |
85 à 264 VCA RMS (entrée AC universelle)
|
| Fréquence d'entrée : |
47 à 63 Hz
|
| Compatibilité : |
Systèmes d'alimentation AC industriels mondiaux (classe 110V / 220V / 230V) |
| Spécifications environnementales |
| Température de fonctionnement : |
environ. –30°C à +65°C (plage industrielle typique) |
| Température de stockage : |
jusqu'à –40°C à +85°C
|
| Humidité : |
jusqu'à 95 % sans condensation
|
FAQ d'ingénierie avancée
1. Quelle topologie de distribution d'énergie fondamentale sous-tend l'intégrité opérationnelle du 3500/15 (106M1079-01 + 106M1081-01) au sein d'une architecture de rack de protection de machines 3500 ?
Le 3500/15 (106M1079-01 + 106M1081-01) fonctionne comme un système de modules d'alimentation AC/DC redondants, fournissant une alimentation régulée et isolée à tous les modules du rack 3500. Il utilise une configuration à double module pour assurer un approvisionnement en tension ininterrompu et une tolérance aux pannes au niveau du système.
2. Comment le 3500/15 (106M1079-01 + 106M1081-01) met-il en œuvre la redondance pour obtenir une livraison d'énergie sans point de défaillance unique ?
Le 3500/15 (106M1079-01 + 106M1081-01) utilise une architecture d'alimentation indépendante double fonctionnant en mode de redondance parallèle. Si un module tombe en panne, le second prend en charge la pleine charge de manière transparente et sans interruption, assurant le fonctionnement continu du rack.
3. Pourquoi l'appariement modulaire de 106M1079-01 et 106M1081-01 au sein du 3500/15 (106M1079-01 + 106M1081-01) est-il critique pour les systèmes de surveillance industrielle à haute disponibilité ?
La configuration à double module assure le partage de charge, l'équilibrage thermique et l'isolation des défauts. Cette architecture est essentielle dans les environnements critiques où la surveillance continue des machines tournantes ne peut tolérer aucune interruption d'alimentation.
4. Quels mécanismes de conversion électrique sont intégrés dans le 3500/15 (106M1079-01 + 106M1081-01) pour s'adapter aux entrées AC de qualité industrielle ?
Le 3500/15 (106M1079-01 + 106M1081-01) effectue la conversion AC vers DC à l'aide de circuits de conversion d'énergie à découpage à haut rendement, fournissant une sortie DC stable avec des niveaux de tension régulés pour les modules du système 3500 en aval.
5. Comment le 3500/15 (106M1079-01 + 106M1081-01) maintient-il la stabilité de la tension sous des variations de charge dynamiques sur le rack 3500 ?
Le module intègre une régulation de tension en boucle fermée et une compensation de charge dynamique, garantissant une sortie constante même lorsque plusieurs modules de surveillance ajustent simultanément leurs profils de consommation d'énergie.
