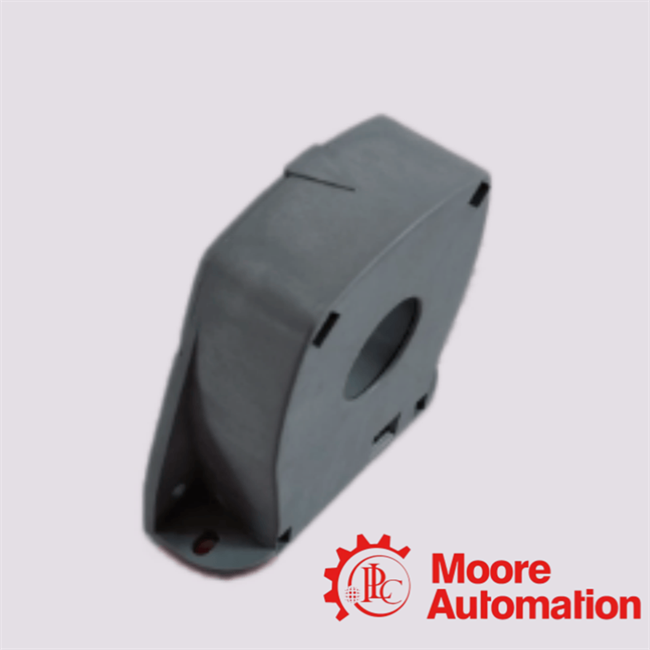

Transducteur de courant en boucle fermée CSNK500M-600 HONEYWELL

CSNK500M-600est un transducteur de courant de précision en boucle fermée (flux nul) de la série CSN de Honeywell, conçu pour la mesure de haute précision à isolation galvanique des courants alternatifs, continus et impulsionnels dans l'électronique de puissance industrielle et les systèmes énergétiques.Il est conçu autour d'une architecture de rétroaction de compensation magnétique, dans laquelle le flux central est continuellement ramené à zéro, garantissant des performances de détection de courant hautement linéaires et stables en dérive.

❓ 1. Quel principe de retour électromagnétique régit l'architecture opérationnelle duCSNK500M-600transducteur de courant en boucle fermée ?

LeCSNK500M-600fonctionne selon un principe de compensation en boucle fermée à flux nul (équilibre nul), dans lequel un enroulement de compensation secondaire annule activement le flux magnétique généré par le conducteur primaire, garantissant ainsi une proportionnalité linéaire entre le courant mesuré et le courant de retour.

❓ 2. Comment leCSNK500M-600mettre en œuvre une détection de courant à isolation galvanique de haute précision dans des régimes AC, DC et impulsionnels ?

Le CSNK500M-600utilise des éléments de détection à effet Hall ou magnétorésistifs combinés à une compensation magnétique en boucle fermée, permettant une mesure précise des courants d'impulsion alternatifs, continus et transitoires tout en maintenant l'isolation galvanique entre les circuits primaires et secondaires.

❓ 3. Quel est le courant nominal nominal et la plage dynamique de détection étendue duCSNK500M-600dans des conditions d’exploitation industrielles ?

Le CSNK500M-600est généralement spécifié avec un courant nominal primaire nominal de 500 A, tout en prenant en charge une plage de mesure étendue allant jusqu'à environ ±1 200 A à ±1 275 A, en fonction de la configuration et de l'enveloppe de tolérance de surcharge.

❓ 4. Comment leCSNK500M-600maintenir une réponse transitoire inférieure à la microseconde dans les environnements électroniques de puissance haute fréquence ?

Le CSNK500M-600atteint un temps de réponse < 1 µs grâce à une conception de noyau magnétique étroitement couplée et à un contrôle de boucle de rétroaction à large bande passante, garantissant une compensation de flux rapide et un décalage de phase minimal dans les formes d'onde de courant dynamiques.

❓ 5. Quelle classe d’exactitude métrologique et quelle performance de linéarité peut-on attendre duCSNK500M-600transducteur?

Le CSNK500M-600 offre généralement une précision de mesure de ± 0,5 %, obtenue via des bobines de compensation secondaires enroulées avec précision et une régulation de flux stabilisée ou de rétroaction Hall, garantissant une linéarité élevée sur toute sa plage de fonctionnement dynamique.
