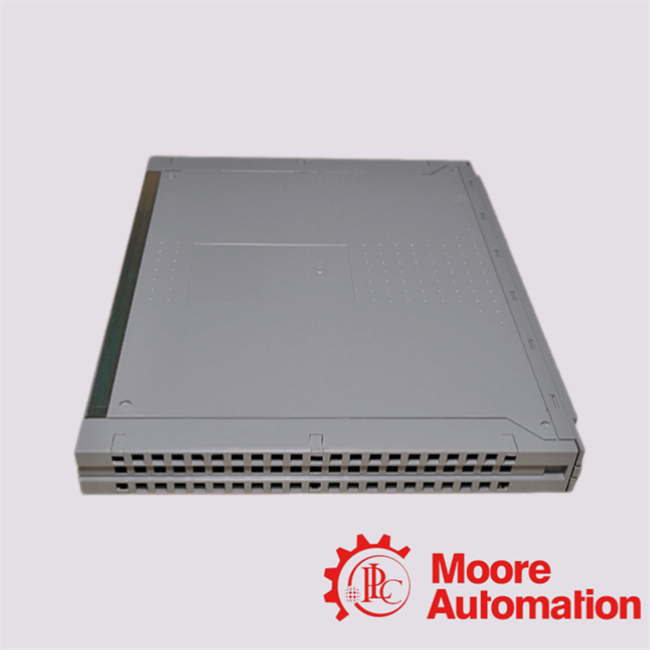

T7310 Module émetteur-récepteur I/O triplex ICS tolérant aux pannes

Le triplexe ICST7310est un module émetteur-récepteur d'E/S résistant aux pannes conçu pour être utilisé dans les systèmes équipés de dispositifs de sécurité Trusted® Triple Modular Redundant (TMR) développés par ICS Triplex (Rockwell Automation).Il fonctionne comme une couche d'interface de communication critique entre les modules de processeur du contrôleur et les modules d'E/S distribués dans les architectures d'automatisation industrielle à haute intégrité.

Dans le cadre de la RTM, le T7310fournit l'une des trois parties de communication redondantes dans chaque châssis E/S, assurant un échange de données déterministe continu même en présence de défauts matériels simples ou multiples.Cette architecture est fondamentale pour maintenir des performances de haut niveau d'intégrité de la sécurité (SIL) dans des environnements critiques pour la mission tels que le pétrole et le gaz., la production d'énergie, le traitement pétrochimique et les systèmes d'automatisation nucléaire.

Q1: Quelle est la topologie de communication redondante modulaire triple mise en œuvre dans leT7310dans les architectures de contrôle de sécurité ICS Trusted?

A: Je suis désolé.
Le T7310est un module émetteur-récepteur I/O résistant aux pannes conçu pour être utilisé dans les systèmes ICS Triplex Trusted® TMR (Triple Modular Redundant). Il constitue l'un des trois canaux de communication redondants par châssis I/O,s'assurer que même si un ou deux modules tombent en panne,, le T7310L'architecture basée sur Safetybus maintient une communication déterministe ininterrompue entre le contrôleur et les sous-systèmes d'E/S sur le terrain.

Q2: Comment leT7310mettre en œuvre une propagation déterministe du signal basée sur le bus de sécurité entre les modules de processeur et les modules d'E/S distribués?

A: Je suis désolé.
LeT7310fonctionne comme passerelle de communication entre les modules de processeur du châssis du contrôleur et les modules de champ du châssis d'E/S.Il transmet et reçoit des commandes d'E/S via un plan arrière triplé de Safetybus et une structure de bus externe, assurant que toutes les transactions d'E/S sont validées, tamponnées et vérifiées de manière redondante avant l'exécution.

Q3: De quelle façon leT7310maintenir l'intégrité du système grâce à des diagnostics en boucle et à des protocoles d'auto-vérification continus?

A: Je suis désolé.
Le T7310intégre des routines de test automatiques en boucle initiées par les modules du processeur du contrôleur. Ces diagnostics valident continuellement l'intégrité de la communication, détectent les défauts latents,et confirmer le statut de santé du moduleToute déviation détectée déclenche une indication de l'état de défaillance et une propagation d'alarme au niveau du système, assurant une détection précoce des défaillances dans les environnements critiques pour la sécurité.

Q4: Quel est le rôle de laT7310dans le maintien d'un comportement opérationnel de défaillance dans des conditions de défaillance partielle du sous-système?

A: Je suis désolé.
Dans le cadre de laT7310L'architecture triple redondante permet de préserver la continuité du système même en cas de défaillance d'un seul module.T7310gère indépendamment un canal de communication et les autres modules votent et concilient l'intégrité des données,permettant au système de rester opérationnel dans des conditions dégradées mais sûres. Ceci est un principe fondamental de la philosophie de conception en cas de défaillance..

Q5: Comment leT7310gérer l'adressage des E/S au niveau du châssis et le routage des commandes dans le système fiable?

A: Je suis désolé.
LeT7310lit les codes d'identification du châssis E/S des commandes de commande entrantes et les compare avec les commutateurs de configuration d'adresse matérielle.Seules les commandes validées et correctement adressées sont acheminées par le backplane Safetybus vers les modules d'E/S correspondants, assurant un routage déterministe strict et éliminant la propagation du signal mal adressée.
