Description du produit

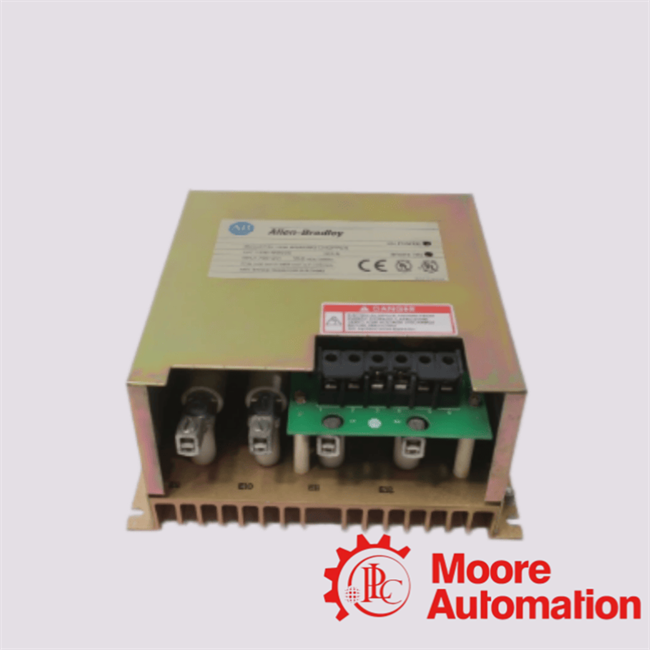

Allen Bradley1336-WB035est un module hacheur de freinage dynamique de classe 460 V CA conçu pour être utilisé dans la plate-forme de variateur de fréquence (AFD) 1336 de Rockwell Automation. Il fournit un mécanisme actif de régulation de la tension du bus CC en permettant une dissipation contrôlée de l'énergie régénérative du moteur via une résistance de freinage externe.

Fonctionnellement, le1336-WB035fonctionne comme une interface de commutation haute vitesse basée sur l'IGBT, surveillant la tension du circuit intermédiaire du système d'entraînement et s'activant lorsque l'énergie régénérative fait dépasser le seuil prédéfini du bus CC (généralement autour de 750 V CC). Une fois activé, le module commute rapidement la résistance de freinage dans le circuit, convertissant l'énergie électrique excédentaire en énergie thermique, évitant ainsi les défauts de surtension du bus CC et les conditions de déclenchement du variateur.

Ce hacheur de freinage est spécialement conçu pour les systèmes de commande de moteurs industriels de 380 à 480 V CA, en particulier ceux impliquant des charges à forte inertie, des cycles de décélération fréquents ou des conditions de fonctionnement régénératives. Il est largement utilisé dans des applications telles que les convoyeurs, les grues, les palans, les centrifugeuses et autres systèmes de mouvement où un couple de freinage contrôlé est requis.

Principales caractéristiques de conception du 1336-WB035incluent une capacité de courant de freinage nominal de 35 A RMS, une compatibilité avec les banques de résistances externes (généralement avec une résistance minimale d'environ 9 Ω) et une intégration dans les anciennes architectures de variateurs Allen-Bradley de la série 1336. L'unité est conçue pour fonctionner dans le cadre d'un système coordonné avec le redresseur du variateur, les condensateurs du bus CC et les circuits de protection thermique.

• Courant de freinage RMS nominal :35 A
• Capacité de courant régénératif de pointe :En fonction de l'application (surcharge de courte durée autorisée)
• Protection contre les surintensités :Coordination des fusibles externes (chemin de protection F1/F2 dans le système d'entraînement)
• Protection thermique :L'interrupteur thermique interne désactive le fonctionnement lors d'événements de surchauffe
• Comportement de sécurité :Le module désactive la sortie de freinage en cas de déclenchement thermique, par défaut dans des conditions de couple de freinage réduit ou nul.

 Q1 : Quelle est la fonction fondamentale de conversion d’électro-puissance du1336-WB035dans un système de variateur de la série 1336 ?

A1 :
Le1336-WB035fonctionne comme un module hacheur de freinage dynamique, dont la fonction principale est de dissiper l'énergie régénérée du moteur en commutant une résistance de freinage externe sur le bus CC. Dans les systèmes de variateur de fréquence 1336, le1336-WB035empêche les conditions de surtension du bus CC pendant la décélération en permettant une dissipation d'énergie contrôlée grâce à une commutation à grande vitesse de son circuit hacheur basé sur l'IGBT.

Q2 : Comment le1336-WB035mettre en œuvre une atténuation des surtensions grâce à sa topologie interne de semi-conducteurs ?

A2 :
Le1336-WB035utilise un élément de commutation à transistor bipolaire à grille isolée (IGBT) pour surveiller la tension du bus CC et engager dynamiquement la résistance de freinage lorsque le bus atteint un seuil d'activation d'environ 750 V CC. Cette architecture de commutation en boucle fermée garantit un blocage précis des pointes de tension régénératives dans les environnements de variateur de classe 460 V CA.

Q3 : Quelles sont les caractéristiques électriques nominales et l'enveloppe opérationnelle du1336-WB035module?

A3 :
Le1336-WB035est conçu pour les systèmes d'entraînement industriels moyenne tension avec les paramètres de base suivants :

• Compatibilité d'entrée CA : systèmes 380/415/460 VCA
• Niveau nominal d'activation du bus CC : ~750 VCC
• Capacité de courant de freinage continu : charge équivalente à 35 A RMS
• Classe d'application : Systèmes de variateur de fréquence 460 VCA
• Chemin de dissipation de puissance : réseau de résistances de freinage externes

Ces paramètres définissent son adéquation à la décélération de charge à haute inertie et aux cycles de service régénératifs fréquents.

Q4 : De quelle manière le1336-WB035se coordonner avec des résistances de freinage externes dans une architecture de dissipation d'énergie ?

A4 :
Le1336-WB035fonctionne comme une interface de commutation à grande vitesse entre le bus DC et une résistance de freinage externe. Il ne dissipe pas lui-même l’énergie globale ; au lieu de cela, il régule le flux de courant vers une charge résistive, permettant une conversion thermique contrôlée de l'énergie cinétique en chaleur, maintenant ainsi la stabilité du circuit intermédiaire pendant les événements de régénération.

Q5 : Qu'est-ce qui distingue le1336-WB035des ensembles de résistances de freinage conventionnels dans les systèmes d'entraînement industriels ?

A5 :
Contrairement aux résistances de freinage passives, le1336-WB035introduit une couche de commutation électronique active, permettant :

• Engagement de freinage dynamique contrôlé par la largeur d'impulsion
• Régulation précise de la tension du bus DC
• Gestion thermique améliorée des batteries de résistances
• Intégration dans des systèmes de protection de disque intelligents

Cela élève le freinage du système de dissipation passive à une gestion contrôlée de l’énergie régénérative.
