Description

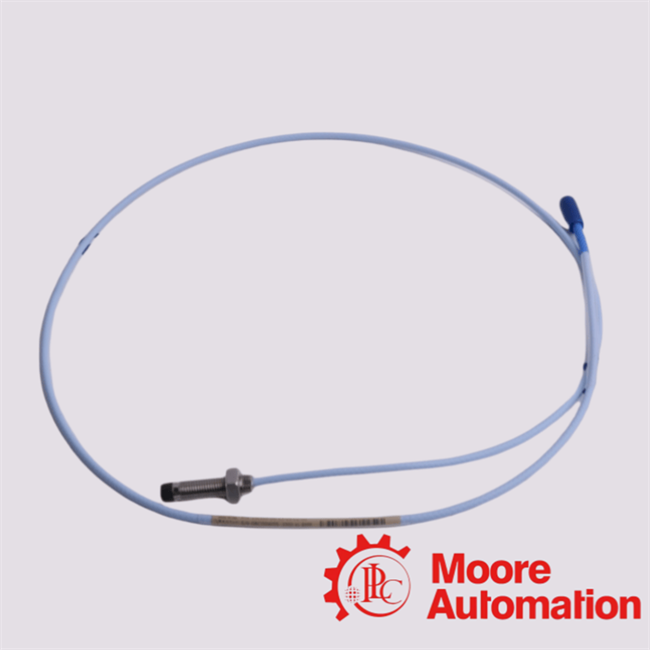

Le330101-00-13-30-02-05Le câble de sonde de proximité Bently Nevada est un câble de transmission de signal coaxial de précision conçu pour être intégré au système de transducteur de proximité Bently Nevada 3300 XL de 8 mm. Il est spécialement développé pour interconnecter la sonde de proximité (élément de capteur) et le capteur Proximitor®, formant une chaîne complète de mesure de déplacement par courants de Foucault utilisée dans les applications de surveillance des machines tournantes. tels que les vibrations élevées, les températures élevées, l'exposition à l'huile et les interférences électromagnétiques (EMI).Son principal objectif de conception est de maintenir la fidélité du signal, la cohérence de l'impédance et la stabilité de l'étalonnage à long terme sur des distances d'installation étendues.

Description fonctionnelle

Le 330101-00-13-30-02-05Câble de sonde de proximité courbé Nevadafonctionne comme unsupport de transmission de signal analogique critiquedans un système de mesure de proximité par courants de Foucault.

Rôles fonctionnels clés :

2.1 Intégrité de la transmission du signal

Il transmet lesignal porteur haute fréquenceentre la sonde et le capteur Proximitor® tout en préservant les caractéristiques d'amplitude et de phase essentielles à une interprétation précise de la tension d'intervalle.

2.2 Maintien de la continuité de l'impédance

Le câble assureadaptation d'impédance contrôléetout au long de la chaîne de mesure, minimisant les réflexions et les distorsions du signal qui pourraient affecter les lectures de vibrations et de déplacement.

2.3 Immunité au bruit et rejet des EMI

Grâce à sonarchitecture de blindage coaxial, le câble supprime :

• Interférence électromagnétique (EMI)
• Interférences radiofréquences (RFI)
• Bruit induit par la boucle de terre

Ceci est essentiel dans les environnements de turbines, de compresseurs et de générateurs.

2.4 Prise en charge de la linéarité du système

Il contribue au maintien decourbe de réponse linéaireentre le jeu de la pointe de la sonde et la tension de sortie, garantissant une mesure précise des vibrations et de la position axiale.

2.5 Stabilité du signal mécanique

Le câble fournitdécharge de traction mécanique et résistance aux vibrations, évitant les micro-mouvements ou la fatigue des conducteurs qui pourraient introduire une dérive de mesure.

FAQ sur l'ingénierie avancée

Q1 : Quelle est l’architecture fonctionnelle intrinsèque du330101-00-13-30-02-05Câble de sonde de proximité courbé du Nevada dans un système de transducteur à courants de Foucault ?

UN:
Le330101-00-13-30-02-05Le câble de sonde de proximité Bently Nevada fonctionne comme un conduit de transmission de signal haute fréquence au sein de la chaîne de transducteurs de proximité 3300 XL de 8 mm. Il fonctionne comme un support d'extension coaxial à faible perte et contrôlé avec précision, garantissant la stabilité de l'impédance entre la sonde de proximité et le capteur Proximitor®. Sa fonction principale est de préserver l'intégrité du signal de tension induit par courants de Foucault proportionnel au déplacement de l'arbre, tout en minimisant la distorsion de phase, la dérive de capacité et les interférences électromagnétiques dans la boucle de mesure.

Q2 : Comment le330101-00-13-30-02-05Le câble de sonde de proximité courbé Nevada garantit-il une fidélité métrologique dans des environnements de turbomachines à hautes vibrations ?

UN:
Le330101-00-13-30-02-05Le câble de sonde de proximité Bently Nevada garantit la fidélité métrologique grâce à sa topologie de blindage triaxial et à sa cohérence diélectrique technique, qui stabilise la capacité (généralement ~ 69,9 pF/m dans l'architecture 3300 XL). Cette architecture atténue le bruit triboélectrique et maintient un facteur d'échelle incrémentiel cohérent (ISF ~ 7,87 V/mm au niveau du système), préservant ainsi la linéarité dans les régimes dynamiques de vibration de l'arbre et de déplacement axial.

Q3 : Quels sont les paramètres de données électrophysiques définissant le330101-00-13-30-02-05Enveloppe de performance du câble de sonde de proximité Bently Nevada ?

UN:
L’enveloppe de données opérationnelles du330101-00-13-30-02-05Le câble de sonde de proximité Bently Nevada se caractérise par :

• Impédance caractéristique nominale : adaptée au système pour l'architecture 3300 XL
• Capacité du câble : ~69,9 pF/m (ligne de base typique du système à courants de Foucault)
• Compatibilité de réponse en fréquence : bande passante système jusqu'à ~ 10 kHz
• Stabilité de la résistance électrique : optimisée pour l'intégrité du signal à long terme
• Longueur maximale du câblage du système : jusqu'à ~305 m (avec configuration correcte)
• Isolation : matériau diélectrique haute température à base de FEP
• Interface du connecteur : système de terminaison coaxial miniature ClickLoc

Ces paramètres garantissent collectivement une propagation déterministe du signal dans des environnements industriels très bruyants.

Q4 : De quelle manière le330101-00-13-30-02-05Le câble de sonde de proximité courbé Nevada contribue-t-il à la linéarité du système de transducteur de proximité ?

UN:
Le 330101-00-13-30-02-05Le câble de sonde de proximité Bently Nevada contribue à la linéarité du système en maintenant une capacité distribuée constante par unité de longueur, ce qui est essentiel pour préserver la courbe d'étalonnage entre la distance d'espacement de la sonde et la tension de sortie. Cette stabilité prend directement en charge les performances d'écart par rapport à la ligne droite (DSL) du système (<±0,025 mm dans les configurations standard), garantissant une transduction précise du mouvement statique et dynamique de l'arbre.

Q5 : Pourquoi la conception du blindage électromagnétique du330101-00-13-30-02-05Le câble de sonde de proximité courbé Nevada est-il considéré comme critique pour l'intégrité du signal ?

UN:
Le330101-00-13-30-02-05Le câble de sonde de proximité Bently Nevada utilise une structure de blindage coaxial multicouche, qui supprime le couplage EMI/RFI externe et élimine les artefacts induits par la boucle de masse. Cette architecture de blindage est essentielle dans les environnements de turbomachines où les champs électromagnétiques à haute énergie, générés par les générateurs et les machines tournantes, pourraient autrement déformer le signal de retour des courants de Foucault basse tension.
