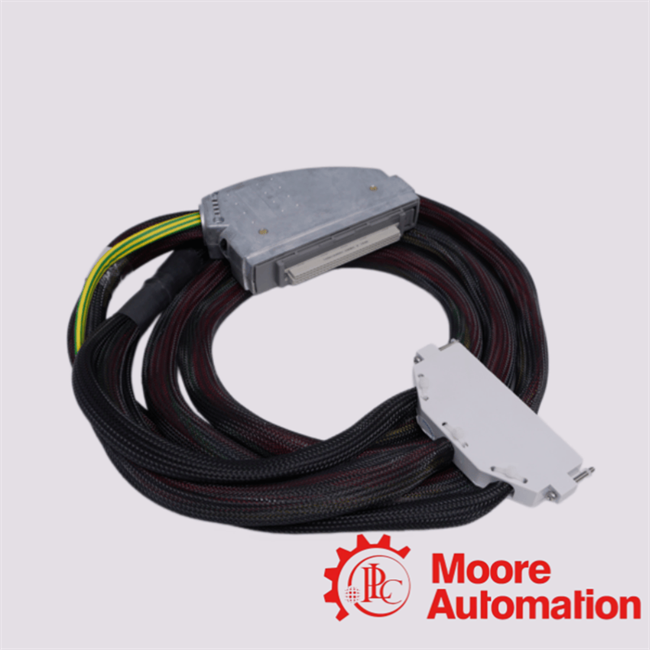

TC-201-02-6M5 câble de fente de raccordement I/O triplexe ICS

Le Le nombre de points de contrôle doit être le même que le nombre de points de contrôle.Le câble ICS Triplex I/O Companion Slot est un câble à haute intégrité,assemblage d'interconnexion de signaux industriels multicore conçu pour être utilisé dans les systèmes de sécurité instrumentés (SIS) ICS Triplex TrustedTM TMR (Triple Modular Redundant)Il fournit une interface de routage de signal déterministe à 40 canaux entre les ensembles de terminaison de champ (FTA/VFTA) et les modules d'E/S de confiance,assurer une acquisition fiable de signaux de champ analogiques et numériques dans des environnements d'automatisation critiques.

Dans les architectures de contrôle critiques pour la sécurité, lesLe nombre de points de contrôle doit être le même que le nombre de points de contrôle.Le câble fonctionne comme une colonne vertébrale d'E/S à portée étendue, permettant l'agrégation structurée des signaux tout en maintenant l'intégrité électromagnétique et la compatibilité redondante du système.

Données techniques

Spécifications techniques au niveau du système

• Modèle de produit: TC-201-02-6M5
• Plateforme de système: Système de sécurité équipé d'instruments ICS Triplex TrustedTM TMR
• Type de produit: assemblage de câbles de fente d'entrée/sortie
• Fonction d'application: interconnexion déterministe des signaux du module d'E/S
• Capacité du canal: transmission du signal d'entrée analogique/numérique de 40 canaux
• Rôle de l'architecture: moteur du signal du système de sécurité redondant

Données de transmission électrique et de signal

• Type de signal pris en charge:
  • Signaux d'entrée analogiques
  • Signaux d'entrée numériques
• Configuration du connecteur:
  • Côté châssis: connecteurs à double face de type C
  • Côté FTA: connecteur unique à 96 voies de type R
• Conception de l'intégrité du signal:
  • Structure de câble protégé à plusieurs noyaux
  • Couverture de blindage tressée à 360°
  • Système individuel de mise à la terre du fil de vidange
  • Géométrie de la séparation des canaux à faible écho croisé
• Caractéristiques électriques:
  • Compatibilité du signal industriel basse tension (systèmes 24 VDC typiques)
  • Comportement de transmission par impédance contrôlée
  • Architecture de mise à la terre de référence stable

Comportement du système fonctionnel

Le câble TC-201-02-6M5 ICS Triplex fonctionne comme:

• Médium d'agrégation des signaux de champ déterministe
• Interface de cartographie des canaux d'E/S essentiels à la sécurité
• Voie de synchronisation du signal TMR redondante
• Conduite de données à haute densité pour les architectures SIS

Il garantit que les 40 canaux maintiennent une synchronisation cohérente, une intégrité de polarité et une corrélation de canal à canal dans les cadres d'exécution de la logique de sécurité.

 Q1: Quelle est la définition fonctionnelle critique du système deLe nombre de points de contrôle doit être le même que le nombre de points de contrôle.Le câble ICS Triplex I/O Companion Slot dans les architectures équipées d'instruments de sécurité TrustedTM TMR?

R: LeLe nombre de points de contrôle doit être le même que le nombre de points de contrôle.Le câble I/O complémentaire I/O Triplex de l'ICS est un ensemble d'interconnexion de signaux déterministes à haute densité de 40 canaux conçu pour les systèmes ICS Triplex TrustedTM Triple Modular Redundant (TMR),fournir une transmission structurée du signal entre les ensembles de terminaison de champ (FTA/VFTA) et les modules d'E/S afin d'assurer l'intégrité de l'acquisition des données d'entrée de niveau de sécurité dans les environnements SIS.

Q2: Comment leLe nombre de points de contrôle doit être le même que le nombre de points de contrôle.ICS Triplex I/O Companion Slot Cable implémente un routage de signal à haute intégrité à travers des domaines de contrôle redondants?

R: LeLe TC-201-02-6M5Le câble I/O triplex I/O Companion Slot utilise une architecture multi-noyaux blindée à 40 canaux qui maintient une correspondance déterministe entre les entrées de champ et les canaux du contrôleur,assurer la propagation synchronisée du signal à travers les voies de traitement redondantes dans les topologies de commande basées sur TMR.

Q3: Quelle topologie de connecteur avancée caractérise leLe nombre de points de contrôle doit être le même que le nombre de points de contrôle.ICS Triplex I/O Companion Slot Cable dans la conception de l'interconnexion entre le châssis et le FTA?

R: LeLe nombre de points de contrôle doit être le même que le nombre de points de contrôle.Le câble I/O triplex I/O Companion Slot utilise une double configuration de connecteur de type C de 96 voies sur le côté du châssis et une interface de type R de 96 voies sur le côté FTA,formant une interface pin-matrice à haute densité qui assure une continuité électrique stable et un engagement mécanique sécurisé.

Q4: De quelle façon leLe nombre d'émissions de dioxyde de carbone est déterminé par la méthode suivante:CS Triplex I/O Companion Slot Cable optimiser les performances de compatibilité électromagnétique dans les environnements SIS?

R: LeLe nombre de points de contrôle doit être le même que le nombre de points de contrôle.Le câble I/O Triplex Companion Slot intègre un blindage électromagnétique multicouche avec des conducteurs d'écran tressés et des voies de mise à la terre de fil de vidange, atténuant considérablement le couplage EMI,Interférences de bruit croisé, et la distorsion du signal dans les armoires de commande industrielles bruyantes.

Q5: Comment leLe nombre de points de contrôle doit être le même que le nombre de points de contrôle.Le câble ICS Triplex I/O Companion Slot améliore la fidélité du signal déterministe dans des conditions de forte densité de canaux?

R: LeLe nombre de points de contrôle doit être le même que le nombre de points de contrôle.Le câble I/O triplex I/O Companion Slot préserve l'uniformité de l'impédance de canal en canal et les caractéristiques de transmission à faible latence.assurer un écart minimal et maintenir un alignement déterministe des temps sur les 40 canaux d'entrée dans les applications critiques pour la sécurité.
