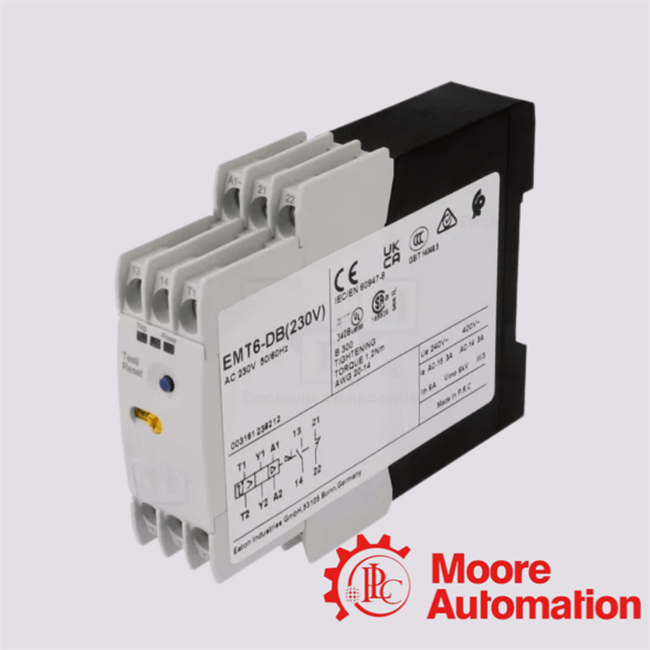

EMT6-DB 066401 Module de relais de surcharge

Le EMT6-DB 066401Le module de relais de surcharge est un relais de protection moteur basé sur une thermistance développé pour la surveillance thermique avancée et la protection contre les surcharges dans les systèmes d'automatisation industrielle. Fabriqué parEaton, leEMT6-DB 066401appartient à la série EMT6 et est spécifiquement conçu pour protéger les moteurs électriques et les machines contre la surchauffe causée par un stress thermique excessif ou des conditions de fonctionnement anormales. Il utilise la technologie de détection de thermistance PTC pour surveiller en permanence la température des enroulements du moteur et déclencher une réponse de protection lorsque les seuils thermiques critiques sont dépassés.

LeEMT6-DB 066401Le module de relais de surcharge fonctionne sur une alimentation 230 V CA à 50/60 Hz et prend en charge la fonctionnalité de réinitialisation manuelle ou à distance, offrant une plus grande flexibilité dans les architectures de contrôle industriel. Il intègre également un bouton de test, une indication d'état par LED pour la signalisation du secteur et des défauts, ainsi qu'un mécanisme de sélection de verrouillage/réinitialisation pour des diagnostics opérationnels et une maintenance du système améliorés.

Conçu pour être installé dans des panneaux de commande industriels, l'EMT6-DB 066401 peut être facilement monté sur un rail DIN conformément à la norme CEI/EN 60715, permettant une intégration transparente dans les armoires de commande de moteur et les systèmes de protection des machines. Le module comporte un contact normalement ouvert (NO) et un contact normalement fermé (NC), prenant en charge des applications polyvalentes de signalisation et de contrôle.

De plus, le EMT6-DB 066401Le module de relais de surcharge offre une forte résilience environnementale avec une plage de températures de fonctionnement de −25 °C à +60 °C (installation ouverte) et est conforme à plusieurs normes internationales, notamment CEI/EN 60947, UL 508, CE, CSA et VDE 0660, garantissant des performances fiables dans les environnements industriels exigeants.

Données techniques

1. Ce qui distingue leEMT6-DB 066401comme module de relais de surcharge basé sur une thermistance pour la protection des machines ?

EMT6-DB 066401est un relais de surcharge à thermistance avancé conçu pour une protection proactive des moteurs et des machines grâce à la surveillance des thermistances. Contrairement aux relais de surcharge thermique classiques, il évalue les changements de résistance des thermistances PTC en fonction de la température pour identifier les conditions de surchauffe avec une sensibilité et une précision opérationnelle améliorées. Il est spécialement conçu pour les machines industrielles nécessitant une détection d’anomalies thermiques et une atténuation des défauts.

2. Comment leEMT6-DB 066401tréguler techniquement la protection contre les surcharges thermiques ?

Le EMT6-DB 066401fonctionne en supervisant en permanence les valeurs de résistance de la thermistance intégrées dans les enroulements du moteur. Lorsque la résistance dépasse le seuil de déclenchement désigné d'environ 3 600 Ω, le relais lance une séquence d'interruption de protection pour éviter une dégradation thermique, une défaillance de l'isolation des enroulements ou des dommages catastrophiques au moteur. La résistance de réinitialisation est d'environ 1 600 Ω, permettant une restauration contrôlée après élimination du défaut.

3. Pourquoi leEMT6-DB 066401considéré comme avantageux pour les architectures de protection moteur critiques ?

Le EMT6-DB 066401offre une granularité supérieure de surveillance thermique, une probabilité réduite de faux déclenchements et une résilience opérationnelle améliorée dans les écosystèmes industriels exigeants. Son intégration d'une fonctionnalité de réinitialisation manuelle ou à distance, de diagnostics de pannes par LED intégrés et d'un bouton de test dédié améliore considérablement la maintenabilité du système et la transparence des diagnostics.

4. Quelles conditions d'alimentation électrique doivent être remplies pour leEMT6-DB 066401?

ÈmeeEMT6-DB 066401nécessite une tension d'alimentation de commande de 230 V AC à 50/60 Hz. Le module n'est pas conçu pour un fonctionnement en tension de commande CC, garantissant une fonctionnalité stable dans des environnements à courant alternatif couramment déployés dans les infrastructures d'automatisation industrielle.

5. Quelle configuration de contact opérationnel leEMT6-DB 066401intégrer?

LeEMT6-DB 066401intègre un contact normalement ouvert (NO) et un contact normalement fermé (NC), facilitant une intégration polyvalente dans les circuits de contrôle industriels. Son courant opérationnel nominal atteint 3 A dans différentes classes opérationnelles CA, ce qui permet des performances de commutation fiables pour la signalisation de protection et la logique de contrôle.
