TC-205-02-12M5 ICS Triplex câble de fente d'entrée/sortie industriel

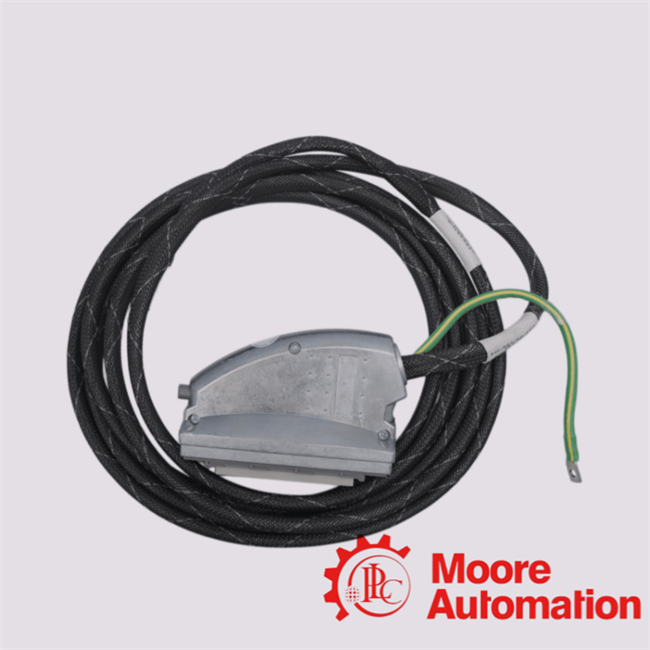

LeTC-205-02-12M5Le câble à fente compagnon d'E/S industrielles ICS Triplex est un câble d'interconnexion industriel spécialisé conçu pour être déployé dans le système de contrôle Trusted® Triple Modular Redundant (TMR) développé par ICS Triplex. Le câble est spécifiquement conçu pour établir une communication fiable entre les modules de sortie numériques ou analogiques de confiance à 40 canaux et les ensembles de terminaison de terrain (FTA) internes dans les configurations d'emplacement compagnon. Il utilise une structure de câble à trois conducteurs multicœurs, séparant la transmission du signal, le retour de puissance sur le terrain et la distribution de puissance sur le terrain pour améliorer l'intégrité du signal et l'isolation électrique. Le TC-205-02-12M5prend également en charge la redondance remplaçable à chaud, garantissant un fonctionnement ininterrompu du système pendant le remplacement du module ou les scénarios de transfert de pannes. Sa construction isolante LSZH améliore la sécurité incendie tout en réduisant les émissions dangereuses dans les installations industrielles.

1. Ce qui distingue leTC-205-02-12M5en tant que câble d'emplacement compagnon d'E/S industriel dans l'architecture ICS Triplex Trusted ?

LeTC-205-02-12M5est un câble d'emplacement compagnon d'E/S industriel de haute intégrité conçu spécifiquement pour le système ICS Triplex Trusted® TMR (Triple Modular Redundant). Il est conçu pour établir une transmission de signal déterministe entre les modules de sortie de confiance et les ensembles de terminaison de terrain (FTA) internes, prenant en charge l'automatisation industrielle tolérante aux pannes et les environnements de contrôle de processus critiques en matière de sécurité.

2. Comment leTC-205-02-12M5orchestrer techniquement le transport du signal dans les configurations Companion Slot ?

Le TC-205-02-12M5facilite le transport du signal grâce à une architecture de câble triple multicœur, où le routage du signal, le retour de l'alimentation sur le terrain et la distribution de l'énergie sont électriquement séparés. Cette méthodologie d'ingénierie compartimentée minimise les interférences électromagnétiques tout en préservant la fidélité du signal dans les systèmes critiques.

3. Pourquoi leTC-205-02-12M5considéré comme indispensable aux écosystèmes de sécurité industrielle à haute disponibilité ?

LeTC-205-02-12M5est considéré comme indispensable car il permet la redondance des emplacements Companion, permettant aux emplacements de châssis adjacents de prendre en charge des modules de secours ou de remplacement à chaud. En cas de dysfonctionnement du module principal, le module de secours peut automatiquement assumer la responsabilité opérationnelle, améliorant ainsi considérablement la disponibilité et la résilience opérationnelle.

4. Quelles typologies de signaux de sortie peuventTC-205-02-12M5intégrer dans les systèmes de contrôle ICS Triplex ?

Èmeet TC-205-02-12M5est conçu pour prendre en charge à la fois les sorties numériques 24 Vdc/120 Vdc et les signaux de sortie analogiques. Cette polyvalence permet une interopérabilité transparente dans divers secteurs d'automatisation des processus, notamment la pétrochimie, la production d'énergie et les systèmes instrumentés de sécurité (SIS).

5. Quelle topologie de connecteur est intégrée dans leTC-205-02-12M5pour optimiser l'interconnectivité ?

LeTC-205-02-12M5intègre deux connecteurs de type « C » à 96 voies au niveau de l'interface du châssis, enfermés dans un capot double largeur pour prendre en charge la connectivité Companion Slot. Du côté de la terminaison sur site, le câble utilise un connecteur de type « R » à 96 voies, garantissant une intégration structurée avec les FTA compatibles. De plus, il comprend un connecteur BLZF 3.5 à 5 voies pour le retour de l'alimentation et un connecteur AMP à 6 voies pour l'alimentation sur le terrain.
