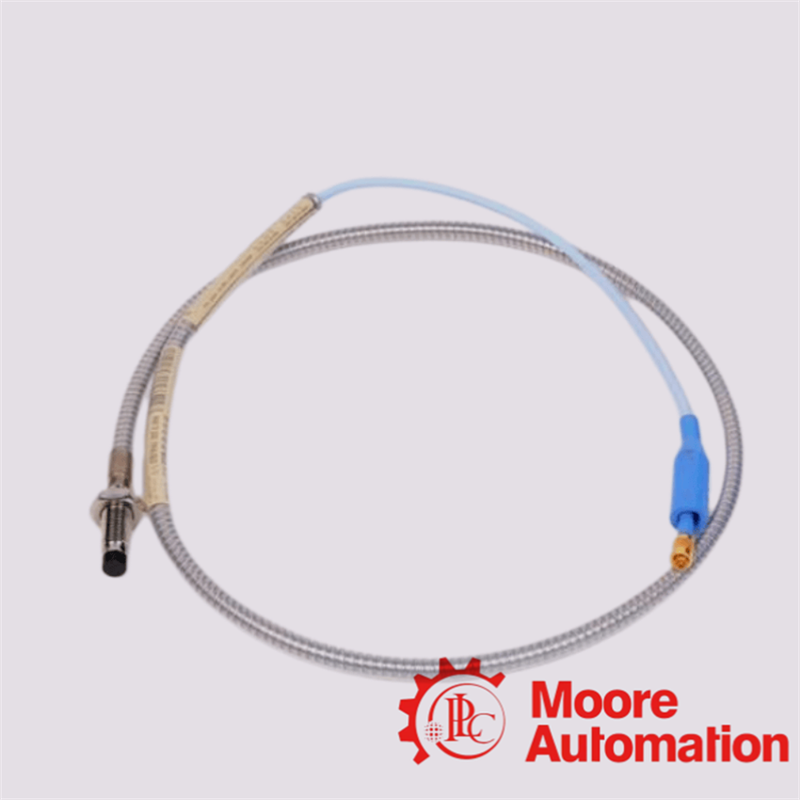

330104-00-10-05-12-05 Sonde Bently Nevada 3300 XL 8mm
Surveillance continue des vibrations radiales, de la position axiale et de la vitesse Keyphasor, conforme à la norme API 670, sur les turbines industrielles à grande vitesse.
Spécifications clés et valeur opérationnelle
| Paramètre | Spécification | Valeur d'approvisionnement pratique |
|---|
| Filetage et blindage de la sonde | Série 330104 : filetage M10 x 1 avec blindage flexible | Empêche la défaillance catastrophique du capteur en protégeant le câble triaxial délicat avec un blindage en acier inoxydable robuste contre les débris volants, l'huile de coupe et les contraintes d'installation physique. |
| Longueur non filetée (-00) | 0 mm | Offre une stabilité mécanique maximale pour les trous taraudés à montage direct, garantissant que le corps de la sonde se visse entièrement dans la paroi du carter pour minimiser les micro-vibrations à haute fréquence. |
| Longueur totale du corps (-10) | 100 mm | Permet de contourner les parois extérieures épaisses et les couches d'isolation, offrant à la pointe de la sonde une portée étendue dans le carter de la machine pour s'approcher de la cible de l'arbre sans nécessiter de supports de montage personnalisés. |
| Longueur totale (-05) | 0,5 mètre (1,6 pieds) | Simplifie le câblage dans les espaces restreints en utilisant un court câble de connexion intégral, permettant à la connexion au câble d'extension principal de se trouver en toute sécurité à l'extérieur des enceintes de machines à haute température ou huileuses. |
| Type de connecteur (-12) | Connecteur miniature coaxial ClickLoc avec joint résistant aux fluides | Élimine la contamination du signal et les déconnexions ; le mécanisme de verrouillage sans outil résiste aux micro-vibrations industrielles tandis que le joint spécial empêche l'infiltration d'huile et d'humidité. |
| Approbation d'agence (-05) | Multiples certifications internationales pour zones dangereuses | Garantit une conformité réglementaire absolue pour le fonctionnement antidéflagrant, permettant un déploiement sûr dans les environnements dangereux des zones 0, 1 et 2 à l'échelle mondiale. |
Cas de projet :
"Cette configuration précise de sonde blindée non filetée de 100 mm a été intégrée avec succès sur des pompes de traitement d'hydrocarbures à haute pression dans une usine d'éthylène en 2025. Face à des vapeurs chimiques incessantes et à des vibrations ambiantes, le câblage blindé a empêché l'usure par friction mécanique qui, historiquement, provoquait la mise hors service des sondes non blindées standard tous les six mois."
Note de l'ingénieur :
"Notre ingénieur en instrumentation principal suggère de sélectionner le modèle 330104-00-10-05-12-05 si le dégagement interne de votre carter de machine est très restreint. La longueur de corps de 100 mm offre une portée profonde pour contourner les parois épaisses du carter, tandis que le blindage flexible en acier inoxydable offre une défense essentielle pour le routage mécanique, mais n'oubliez pas d'utiliser une clé dynamométrique calibrée pour éviter de trop serrer les filetages M10 et de déformer la bobine de la pointe du capteur."
Questions fréquemment posées
Q : Cette sonde nécessite-t-elle un étalonnage d'atelier correspondant avec son câble d'extension et son capteur ?
R : Non. Le système Bently Nevada 3300 XL 8 mm offre une interchangeabilité complète des composants. Vous pouvez associer cette sonde à n'importe quel câble d'extension standard 3300 XL et capteur Proximitor sans effectuer d'appariement individuel des composants.
Q : Quel est l'avantage du joint résistant aux fluides sur l'option de connecteur -12 ?
R : Le joint résistant aux fluides agit comme un joint d'étanchéité environnemental sur la connexion coaxiale ClickLoc. Il empêche les lubrifiants de machine, la condensation et les fluides de coupe de s'infiltrer dans le point de connexion, éliminant ainsi le risque de dérive intermittente inattendue du signal.
Q : Cette sonde de 0,5 mètre peut-elle se connecter directement à un rack Bently Nevada 3500 ?
R : Non, elle ne peut pas se connecter directement. Les sondes de proximité nécessitent une longueur de système équilibrée (généralement 5 mètres ou 9 mètres au total) pour produire une tension linéaire. Cette sonde de 0,5 mètre doit être connectée à un câble d'extension assorti de 4,5 mètres, qui se branche ensuite sur un capteur 3300 XL Proximitor avant d'être acheminé vers le rack de surveillance.
