Identification exacte du produit

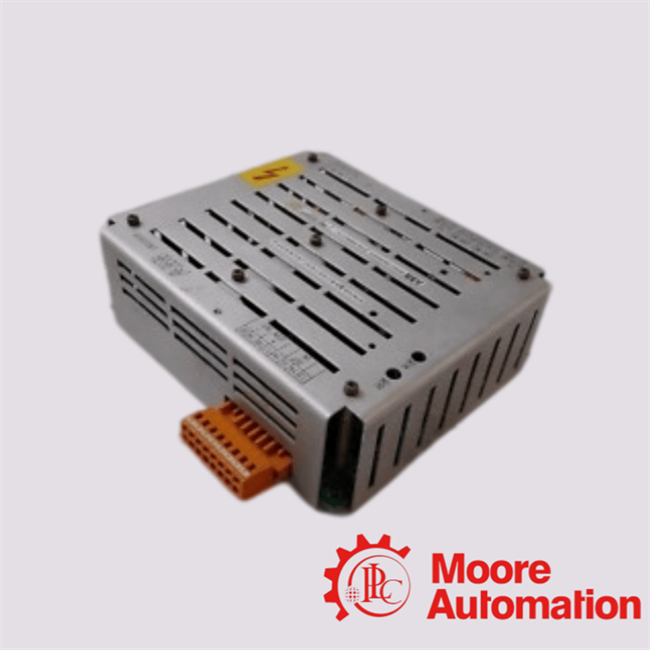

L'identité et la fonction ci-dessous suivent la description matérielle ABB 3BHS102402 E83 pour le système d'excitation UNITROL F.
| Domaine officiel | Valeur vérifiée |
|---|---|
| Produit de fabrication | ABB |
| Désignation du module | Le numéro de série de l'UNS0868A-P, la variante V2 |
| Numéro de commande | Le nombre d'équipements utilisés est le suivant: |
| Type de produit | Unité d'alimentation externe |
| Contextes du système | Système de stimulation UNITROL F |
| Fonction principale | Fournit l'alimentation en tension au module POW-1 intégré à l'unité UNITROL F. |
Données électriques vérifiées
| Paramètre | Valeur publiée ABB |
|---|---|
| Plage d'entrée de courant alternatif V2 | 127 à 213 VAC |
| Plage d'entrée en courant continu V2 | 82 à 312 VDC |
| Plage de fréquences CA | 50 à 600 Hz |
| Produits principaux | 240 VDC, ± 10%, 40 W |
| Résultats de l'interrogation de contact | +24 VDC, ±10%, 16 W |
| Les dimensions | Pour les appareils à commande numérique |
| La masse | 750 g |
| Niveau de protection | IP20 lorsque les exigences d'assemblage ABB sont respectées |
| Altitude de l'installation | 2 000 m au-dessus du niveau de la mer maximum |
| Términaux de connexion | 2.5 mm2 terminaux à cage à ressorts de type WAGO 231 |
Conception fonctionnelle
Pistes d'alimentation en courant alternatif et continu
ABB décrit les entrées CA et CC qui sont découplées avant le convertisseur step-up, ce qui soutient un concept d'alimentation redondante.
Surveillance de l'état des entrées
Les tensions d'entrée AC et DC sont surveillées. La présence de CA et de CC est indiquée par les LED AC ON et DC ON.
Option de continuité 240 VDC
Lors de brèves interruptions d'alimentation en courant continu, la sortie de 240 VDC peut être prise en charge par un condensateur externe connecté aux bornes de sortie spécifiées.
24 alimentation par contact VDC
La tension d'interrogation de contact est isolée galvaniquement, limitée en courant et résistante au court-circuit selon la description ABB.
Vérification axée sur le cycle de vie
Enregistrer le numéro de commande complet, la désignation du module et le marquage V2 sur la plaque d'immatriculation.
Confirmer les gammes de sources AC/DC, les circuits de sortie, les affectations de terminaux et la protection du boîtier.
Suivez la documentation du matériel ABB et utilisez du personnel qualifié pour l'inspection et l'installation déchargées.
