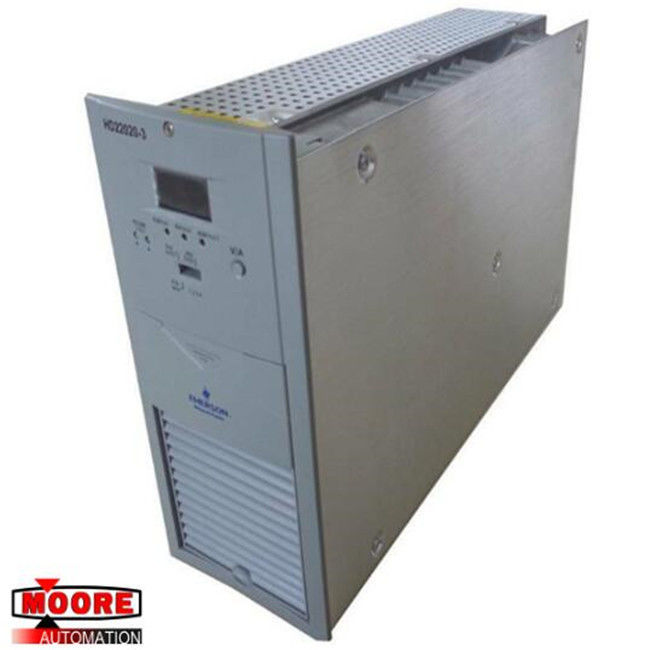

Module d'alimentation de HD22020-3 EMERSON

Module d'alimentation de HD22020-3 EMERSON

Le ⇒ cliquent sur ici pour le bon prix HD22020-3

Détails de produit

Les redresseurs d'Emerson comportent deux parts : 3phase circuit de convertisseur passif de PFC et de DC/DC. En outre, il y a l'approvisionnement de puissance auxiliare et le circuit de protection de détection d'entrée-sortie. Le principe d'opération des redresseurs est montré dans la figure HD22020-3

Le circuit triphasé du passif PFC aux d'entrée comporte l'IEM d'entrée et les PFC passifs, qui sont employés pour rectifier et filtrer l'entrée à C.A., et pour calibrer le courant d'entrée, afin de s'assurer que le facteur de puissance du circuit d'entrée est plus grand que 0,94, répondant aux normes relatives d'IEM et d'EMC dans GB/T 17794.2.2-2003, aussi bien que la norme harmonique triphasée dans DL/T781-2001.

Le générateur des usages finaux PWM de circuit de convertisseur de DC/DC au fond pour commander la tension CC De PFC-sortie, et la tension CC De sortie par la transformation, la rectification et le filtrage à haute fréquence. Il est employé pour convertir la tension rectifiée de l'embout avant en tension CC Régulière produite selon les exigences du système d'alimentation.

L'approvisionnement de puissance auxiliare est situé entre l'entrée PFC passif et le convertisseur de DC/DC. Il emploie le C.C produit du passif triphasé PFC et actionne les circuits de commande.

Le circuit de détection d'entrée peut détecter au-dessus d'entrée/échec de sousvoltage et de phase, alors que le circuit de détection de DC/DC peut détecter la tension de sortie/température de courant et de radiateur. Tous ces signaux sont employés pour le contrôle et la protection de la conversion de DC/DC.
