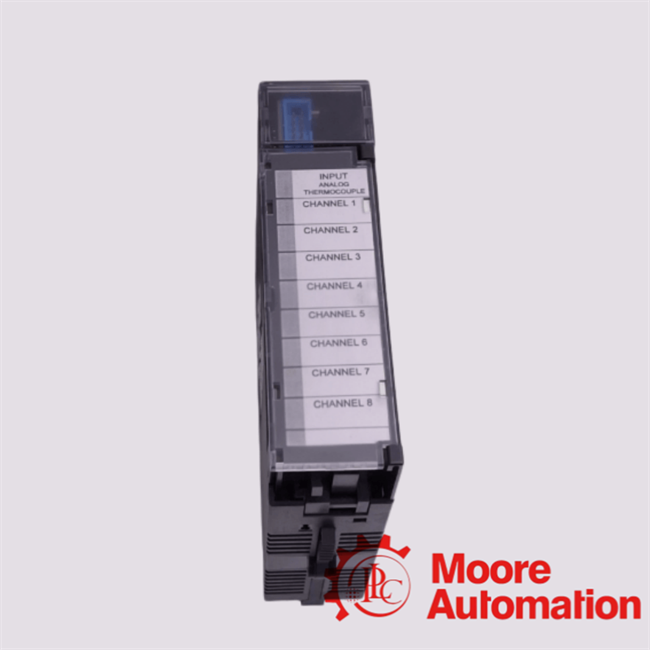

HE693THM884G Module d'entrée thermocouple General Electric Horner
HE693THM884G est un module d'entrée thermocouple à 8 canaux qui connecte directement les capteurs thermocouple à un API. Il effectue tout le conditionnement du signal en interne, ce qui signifie qu'aucun transmetteur ou convertisseur de signal externe n'est requis. Il fait partie de la famille des "modules thermocouple haute résolution" de Horner, utilisée pour une surveillance précise de la température industrielle.
| Données techniques de la fiche technique |
| Architecture d'entrée |
| Nombre de canaux |
8 entrées thermocouple indépendantes |
| Connexion directe du capteur |
Aucun conditionnement de signal externe requis |
| Traitement du signal |
Conversion entièrement intégrée basée sur le module |
| Résolution et performances de conversion |
| Résolution de température |
0,1°C (mode haute résolution) |
| Type de conversion A/N |
Convertisseur intégrateur 18 bits |
| Temps de conversion |
~5 ms par cycle de canal |
| Vitesse de balayage |
jusqu'à ~40 canaux/seconde |
| Caractéristiques électriques |
| Impédance d'entrée |
> 20 MΩ |
| Consommation électrique |
~100 mA @ 5 VDC |
| Tolérance de surcharge maximale |
±35 V |
| Précision et intégrité du signal |
| Précision typique |
±1°C (la plupart des types de thermocouples) |
| Rapport de réjection de mode commun (CMRR) |
>100 dB |
| Immunité au bruit |
Conditionnement de signal de qualité industrielle pour environnements difficiles |
| FAQ – HE693THM884G Module d'entrée thermocouple |
1. Quelle est l'architecture fondamentale d'acquisition de signal implémentée dans le module d'entrée thermocouple HE693THM884G?
Le module d'entrée thermocouple HE693THM884Gemploie une architecture d'acquisition analogique-numérique haute résolution entièrement intégrée, permettant une interface directe avec les signaux thermoélectriques de faible niveau de plusieurs types de thermocouples tout en effectuant la linéarisation à bord, la compensation de soudure froide et la conversion numérique sans matériel de conditionnement de signal externe.
2. Comment le module HE693THM884Gatteint-il une transduction thermoélectrique tension-température de haute précision ?
Le module d'entrée thermocouple HE693THM884Gutilise un sous-système de conversion A/N haute résolution 18 bits combiné à des algorithmes de compensation de soudure froide embarqués, permettant une linéarisation précise de la tension thermoélectrique et assurant une transduction de température précise sur tous les canaux d'entrée thermocouple pris en charge.
3. De quelle manière le module d'entrée thermocouple HE693THM884Gimplémente-t-il l'isolation du signal au niveau du canal et la gestion de l'intégrité ?
Le module d'entrée thermocouple HE693THM884Gintègre un conditionnement d'entrée par canal et une circuiterie à haute impédance (>20 MΩ) pour minimiser les effets de charge, préservant ainsi l'intégrité du signal et assurant une acquisition stable des signaux thermocouple de niveau microvolt dans des environnements industriels électriquement bruyants.
4. Comment le module HE693THM884Ggère-t-il le balayage thermocouple multicanal et l'optimisation du débit de données ?
Le module d'entrée thermocouple HE693THM884Geffectue un balayage multiplexé séquentiel sur huit canaux d'entrée thermocouple, atteignant un débit optimisé avec un taux de balayage agrégé approximatif de 40 canaux par seconde, assurant un rafraîchissement de données déterministe dans les cycles de contrôle de l'API.
5. Quels mécanismes d'intelligence diagnostique et de détection de défauts sont intégrés dans le module d'entrée thermocouple HE693THM884G?
Le module d'entrée thermocouple HE693THM884Gintègre une détection avancée de circuit ouvert, une surveillance des défauts par canal et une logique de seuil d'alarme programmable, générant des indicateurs de diagnostic discrets mappés dans la mémoire de l'API pour la détection d'anomalies de processus en temps réel.
