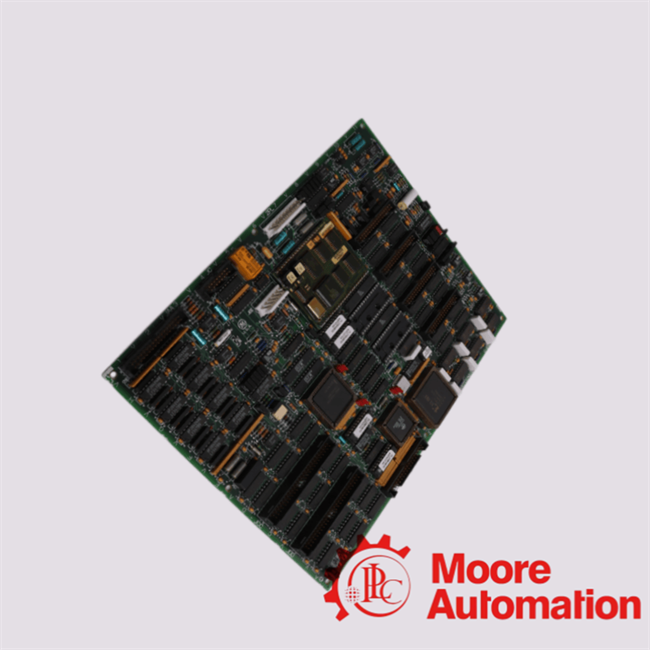

DS200TCCAG1AJB GE Plaque d'entrée/sortie analogique commune

Résumé

LeGénération génétiqueLe nombre de points d'entrée est le suivant:Plaque d'entrée/sortie analogique communeest un module de commande industriel utilisé dansSystèmes de commande des turbines à gaz GE Speedtronic Mark VElle fait partie de laFamille TCCA (Common Analog I/O Board), responsable du conditionnement du signal analogique, de l'échelle et du routage au sein de l'architecture de commande de la turbine.

LeLe nombre de points d'entrée est le suivant:Le conseil de directionmodule d'interface analogique centralIl recueille des signaux analogiques provenant de plusieurs cartes terminales et les convertit en signaux conditionnés pour l'unité de traitement du système de contrôle.

Il agit comme unConditionnement du signal et hub d'interface, assurant que les données du capteur sont précises, stables et adaptées au traitement logique de commande numérique.

Données techniques

Bien que les valeurs exactes puissent varier légèrement selon la révision (variante AJB), les spécifications typiques comprennent:

• Manufacturer: General Electric (GE)
• Série: Mark V Speedtronic
• Fonction: carte de conditionnement du signal d'entrée/sortie analogique
• Type d'entrée: 4·20 mA, RTD, thermocouple, tension/courant de l'arbre
• Énergie: du TCPS via le connecteur 2PL
• Communication: interface du bus de données 3PL
• Lieu de montage: armoire du noyau R5
• Utilisation environnementale: Systèmes de commande de turbines industrielles

FAQ sur leLe nombre de points d'entrée est le suivant:

Q1: Quel est le rôle fonctionnel de laLe nombre de points d'entrée est le suivant:Une carte d'entrée/sortie analogique commune au sein de l'architecture de commande de turbine GE Mark V?

R: Le Le nombre de points d'entrée est le suivant:La carte commune d'entrée/sortie analogique fonctionne comme une interface centralisée d'acquisition et de conditionnement de signaux analogiques au sein du système de commande GE Mark V Speedtronic.Il est chargé d'agréger les entrées analogiques de champ hétérogènes et de les transformer en entrées analogiques calibrées., des signaux compatibles avec le système pour traitement en aval par le noyau de commande (STCA/COREBUS).

Q2: Comment leLe nombre de points d'entrée est le suivant:La carte d'entrée/sortie analogique commune effectue le conditionnement du signal multi-domaines pour les entrées de l'instrumentation industrielle?

R: LeLe nombre de points d'entrée est le suivant:La carte d'entrée/sortie analogique commune exécute le conditionnement du signal multi-domaine en appliquant l'amplification, la linéarisation, l'isolation et le filtrage à diverses entrées analogiques telles que les boucles 4 ‰ 20 mA, les RTD,les thermocouples, et des signaux de surveillance des puits, assurant une intégrité du signal de haute fidélité dans des conditions de fonctionnement difficiles de la turbine.

Q3: Quelles modalités avancées de signal analogique sont prises en charge par leLe nombre de points d'entrée est le suivant:Une carte d'entrée/sortie analogique commune dans les systèmes de turbines GE?

R: Le Le nombre de points d'entrée est le suivant:La carte commune d'entrée/sortie analogique prend en charge un large éventail de modalités analogiques de qualité industrielle, y compris une instrumentation en boucle de courant de précision de 4 à 20 mA, des entrées de détection de température de résistance (RTD),des signaux thermoélectriques de tension (thermocouple) avec compensation à jonction froide, et des canaux de surveillance électrostatique de la tension/courant de l'arbre.

Q4: De quelle manière leLe nombre de points d'entrée est le suivant:Interface commune des cartes d'E/S analogiques avec les cartes terminales et les ensembles de câblage de champ distribué?

R: Le Le nombre de points d'entrée est le suivant:Interfaces communes de carte d'E/S analogique avec des sous-systèmes de terminaux distribués tels que CTBA, TBCA et TBQA par le biais de réseaux de connecteurs dédiés (par exemple, JAA, JBB, JCC, JDD), permettant un routage structuré du signal,élargissement modulaire des E/S, et l'acquisition de données analogiques déterministes à travers le sous-système de commande des turbines.

Q5: Comment leLe nombre de points d'entrée est le suivant:La carte d'entrée/sortie analogique commune assure-t-elle la précision de mesure du thermocouple dans des conditions de gradient à haute température?

R: LeLe nombre de points d'entrée est le suivant:La carte commune d'entrée/sortie analogique assure la précision du thermocouple grâce à des algorithmes intégrés de compensation de jonction à froid, une détection de jonction de référence de précision,et techniques non linéaires de linéarisation de tension à température, réduisant ainsi la dérive thermique et l'incertitude de mesure dans les environnements à haute température des turbines.
